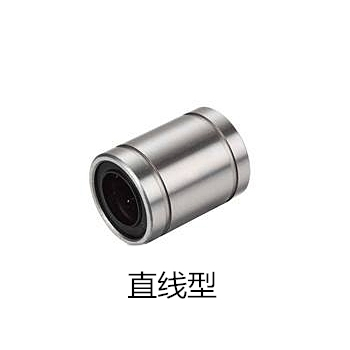

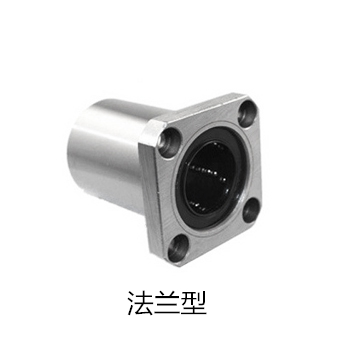

直線型/法蘭型直線軸承

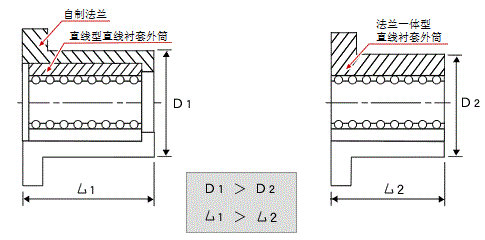

1.法蘭型采用直線軸承和法蘭軸套一體化構造，結構更加緊湊。

2.與直線軸承+另行制作法蘭相比，具有低價、納期短、品質穩定等優點。帶法蘭直線軸承采用一體化構造、結構緊湊，可實現保持耐載荷性能的緊湊化設計。

直線型和法蘭型的用途區分：

1.根據直線軸承是否承受力的狀態來選定 ? 受力的線性軸承選擇法蘭型

2.根據裝配直線軸承周圍的空間和構造面來選定

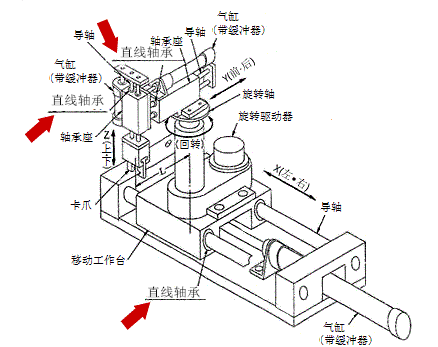

直線軸承分為自體可動構造和軸承固定使軸回轉2種類型。例如，將軸作為導向軸的X-Y-Z-θ驅動臺的構造圖。

a)部的X軸可動部用直線軸承承受可動體重量的慣性力、直線軸承需要緊密固定。

b）部直線軸承固定于軸承座，由于采用氣缸驅動軸部構造，直線軸承的軸向固定部只承受摩擦力的反作用力，因此采用了直線型緊湊化設計。另外、Y軸直線軸承的設置方向相對θ驅動臺的回轉軸、2根軸反向設定，直線軸承相對于回轉力矩也能夠實現高剛性化。

c）部如果從軸可動方向上考慮，與b)部相同、不會承受較大的力。

安裝方式：

直線軸承一般采用扣環或擋板固定的安裝方法。

安裝角度的注意：

直線軸承因軸徑大小和類型、軸承的滾珠列數不同。直線軸承的滾珠列數一般為4列?6列等角度配置。

直線軸承水平方向使用的情況下，安裝角度盡可能避免滾珠列位于正上方的位置，因為滾珠列處于正上方時容易產生集中負載。
