直線軸承的長度和導向性能

直線軸承根據軸承長度可分為4種類型：單襯型、雙襯型、加長型以及非標設計（采用2個單襯型的專用設計）。軸承長度差異直接關系到導向性能。

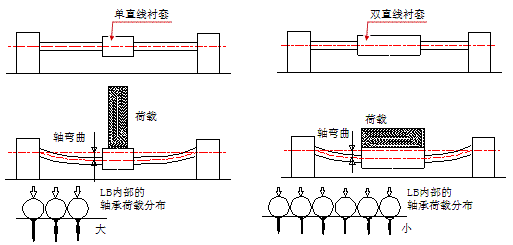

軸承長度和承載性能的關系：

軸承越長則軸承支撐點越多、各軸承接觸點所需承載載荷越小

這一結論可根據單襯型、雙襯型、加長型3個種類的直線軸承長度不同，額定載荷依次增大的實際情況分析得出。

因此，選擇軸承長度較長的直線軸承，能夠提高產品承載性能（＝壽命增長、可靠性增加）。

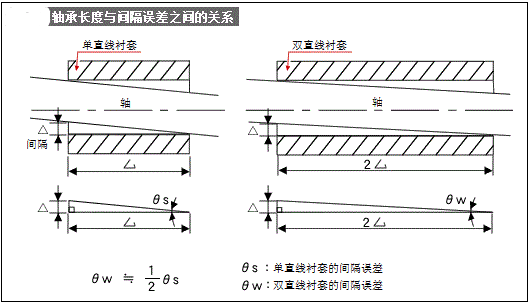

軸承長度和導向精度的關系：

軸承長度越長，導向精度越高。

1）通過平均化導軌(軸)的導向誤差，來提高產品精度(平均化效果)

2）通過減小與導軌(軸)之間的間隙誤差，來提高產品精度

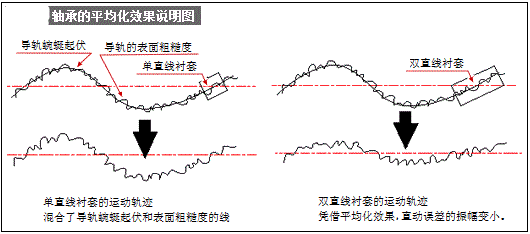

軸承的平均化效果：通過增大導軌軸承長度來增加軸承支撐數量，使導軌表面的誤差因素（表面粗糙度及彎曲變形量）被平均化，誤差因數的影響被抑制在一半以下。

因此通過增加軸承長度，可以提高承載性能和導向精度。所以非標設計（采用2個單襯型的專用設計）直線軸承常被用于某種程度的高精度工作環境下。

導軌(軸)變形量的計算說明：

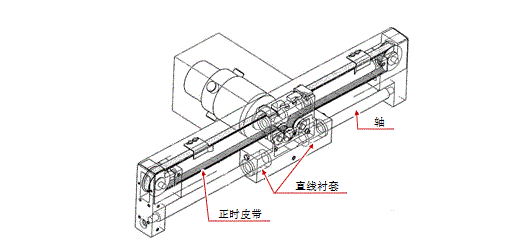

直線軸承和軸構成的直動機構中，軸的變形量可以通過下列公式進行計算。

δ＝Ｗ?a3?b3/３?E?I?L3

　　a：從支撐端點到載荷位置的距離

　　b：a反方向側支撐端點到載荷位置的距離

　　L：軸的支撐間距

　　E：楊氏模量

　　I：截面二階矩

　　I＝π?d4/64≒0.05d4

　　d：軸半徑

當a＝b＝L/2の時、δ＝W?L3/0.96?E?d4

　由此可知

　如果要減小軸的變形量，應采用加粗軸徑(4倍效果)或縮短軸支撐間距(3倍效果)的設計思路。

零件材質及表面處理的特征和應用例

直線軸承的構成材料、表面處理和應用例如下。

表面處理的特性比較。
