學習螺栓畫法的首要條件是了解螺栓的連接方式。

螺栓連接通常是由螺栓，墊圈和螺母三種零件構成。這種連接只需在兩被連接件上鉆出通孔，然后從孔中穿入螺栓，再套上墊圈，擰緊螺母即實現了連接。這種連接主要用于兩零件被連接處厚度不大，而受力較大，且需要經常裝拆的場合。

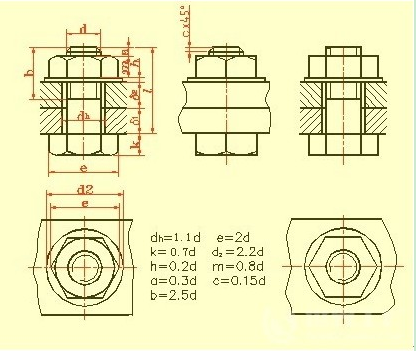

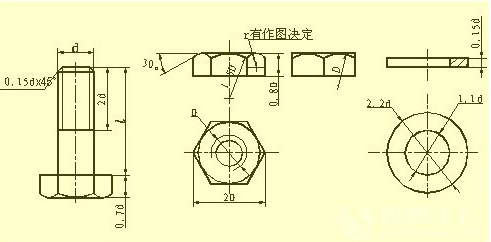

螺栓畫法一般采用比例畫法繪制，即以螺栓上螺紋的公稱直徑(大徑 d )為基準，其余各部分的結構尺寸均按與公稱直徑成一定比例關系繪制。

應遵循下述基本規定：

　　1)兩零件接觸表面畫一條線，不接觸表面畫兩條線;

　　2)兩零件鄰接時，不同零件的剖面線方向應相反，或者方向一致、間隔不等;

　　3)對于緊固件和實心零件(如螺釘、螺栓、螺母、墊圈、鍵、銷、球及軸等)，若剖切平面通過它們的基本軸線時，則這些零件都按不剖畫出，仍畫外形，需要時，可采用局部剖視。

確定螺栓的公稱長度L時，應查閱墊圈、螺母的表格得出h、mmax、再加上被連接零件的厚度等，經計算后選定。如上圖,螺栓長度為：L=δ1+δ2+h+mmax+a,其中a是螺栓伸出螺母的長度，上式計算得出數值后，再從相應的螺栓標準所規定的長度系列中，選取合適的L值。

具體步驟：

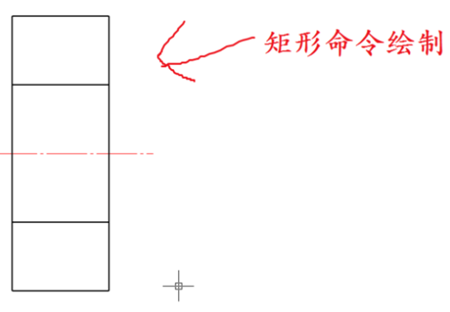

1、首先繪制螺栓的頂部，螺栓的部為六角形，作為正視圖可以看到兩條線。

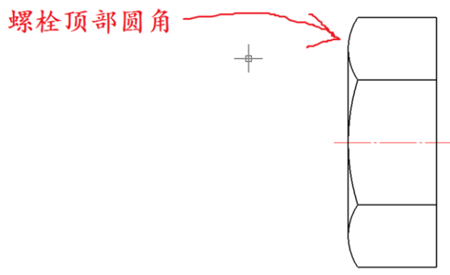

2、需要給螺栓頂部做圓角，現實的螺栓多是圓弧角。

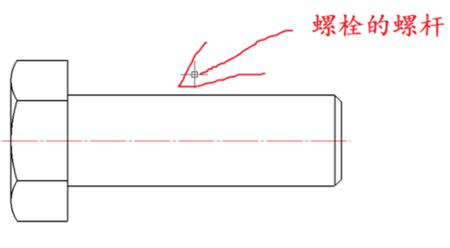

3、接著繪制出螺栓的螺桿，長度可根據現實需要設計。

4、接著就是繪制螺栓的螺紋，因為螺紋一道一道畫比價麻煩，所以機械制圖就簡化了螺紋的畫法，改為粗細實現來表示。

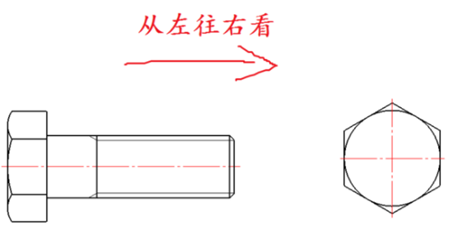

5、然后畫出螺栓的左視圖，就是從左往右看得到的視圖，這樣可以看到螺栓頂部的樣子。

6、然后對螺栓尺寸進行標注。
