本標準是非等效ASME B18.2 5.1 M -1996《矩形和長方形鍵與鍵槽》對GB/T 1095-1979《平鍵鍵和鍵槽的剖面尺寸》的修訂。本標準與GB/T 1095-1979的主要區別是:

— 標準名稱由原“平鍵鍵和鍵槽的剖面尺寸”改為“平鍵鍵槽的剖面尺寸”；

— 取消了表中“軸公稱直徑d”一列；

— 將原表中第2列的“鍵公稱尺寸bXh"改為“鍵尺寸bxh"；

— 將原表中第3列的“公稱尺寸b"改為“基本尺寸”；

— 表中鍵槽寬度極限偏差由“較松鍵聯結、一般鍵聯結、較緊鍵聯結”改為“正常聯結、緊密聯結、松聯結 ”；

— 將鍵槽深度中的“軸t’改為“軸t," 毅t,”改為“毅t2，

— 取消了表中的注；

— 取消了附錄“關于鍵槽表面粗糙度和對稱度公差”。

GB /T 1 096 普通型平鍵

GB /T 1097 導向型平鍵

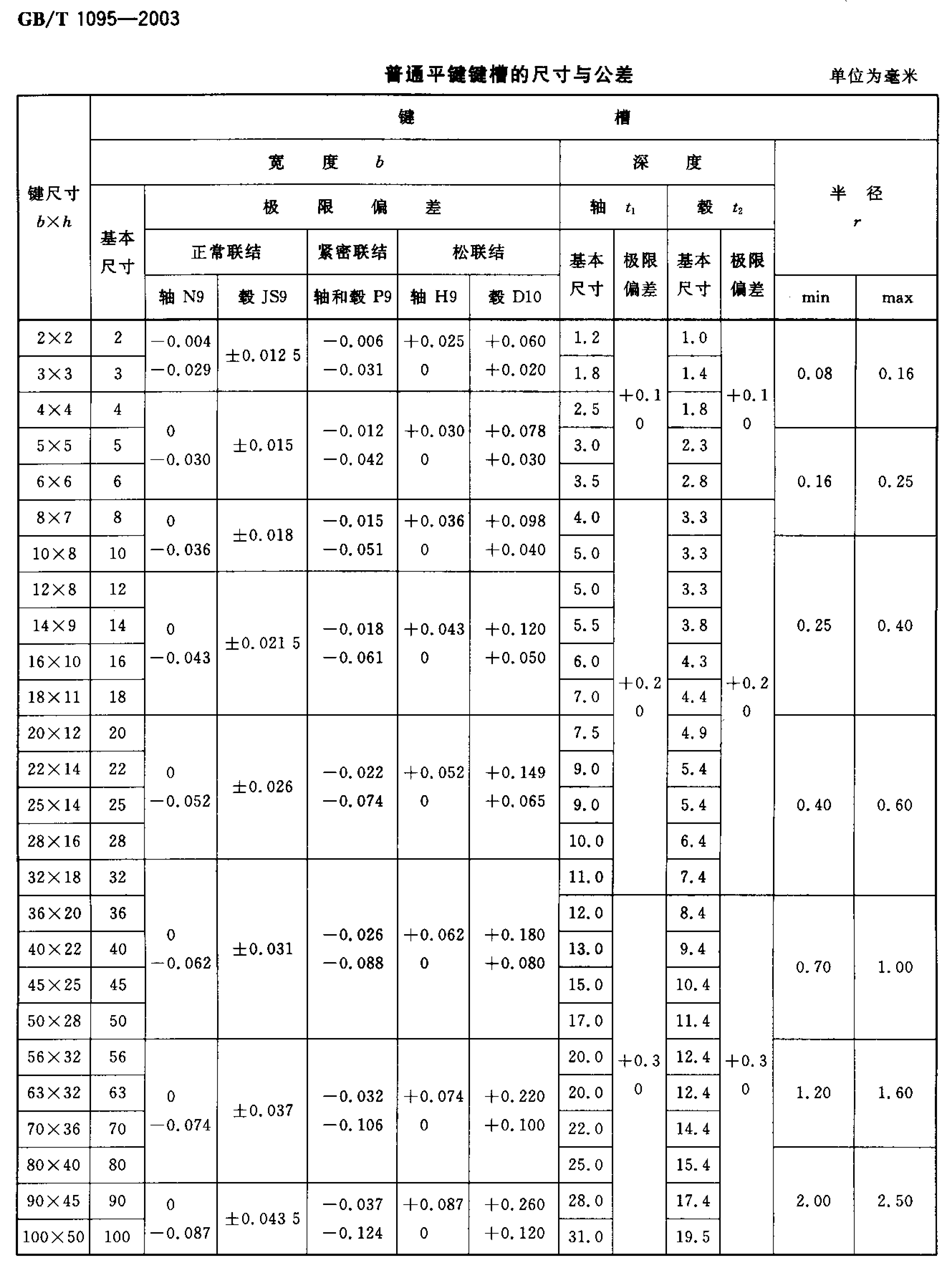

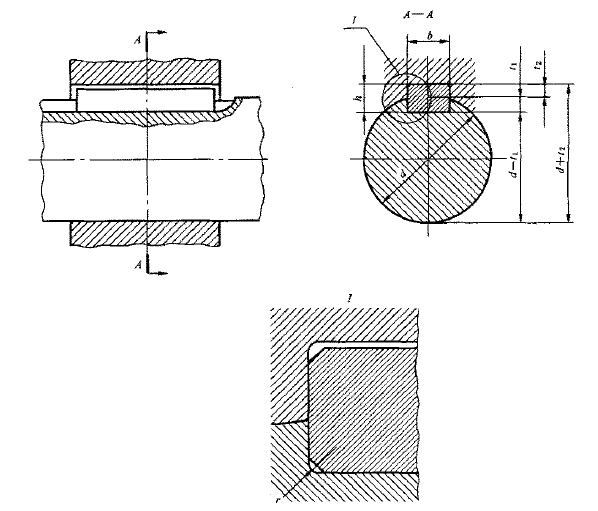

本標準規定了寬度b=2 mm-100 mm的普通型、導向型平鍵鍵槽的剖面尺寸。

— 普通型平鍵的尺寸應符合GB/T 1096的規定。

— 導向型平鍵的尺寸應符合GB/T 1097的規定。

— 導向型平鍵的軸槽與輪毅槽用較松鍵聯結的公差。

— 平鍵軸槽的長度公差用H14,

— 軸槽及輪毅槽的寬度b對軸及輪毅軸心線的對稱度，一般可按GB/T 1184-1996表B4中對稱度

公差7-9級選取。

鍵槽表面粗糙度一般規定

— 軸槽、輪毅槽的健槽寬度b兩側面粗糙度參數Ra值推薦為1.6^-3.2 pm,

— 軸槽底面、輪毅槽底面的表面粗糙度參數Ra值為6.3 pm.
