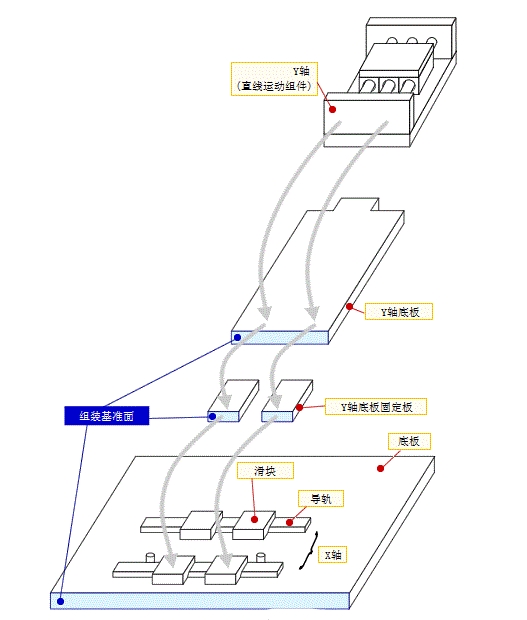

XY軸對位平臺的移載裝置，需要將X軸（下排）和Y軸（上排）兩個直線運動單元進行直角安裝。在組裝中要求精度的情況下，保證精度的設計，降低成本。

（1）實現組裝精度的途徑

X-Y軸對位平臺構成的各個部品（滑軌，滾珠絲杠，直線軸/軸等）本身精度可以保證，但是為了通過組裝這些部件來制造X-Y軸對位平臺，X軸 Y軸必須以直角組裝。

如果實現這種裝配精度的方法不好，不光組裝工作浪費時間，而且精度也不高，有可靠性低·維修困難等缺點。

1.裝置設計階段考慮利于提高精度的設計。

2.按照1的想法進行組裝。

3.組裝后進行精度測試確認。

（2）利于提高精度的設計

將設備所需的性能（在這里是保證直角精度）融入到設計中。

1.裝置的組裝作業

2.裝配精度相關的部品的加工

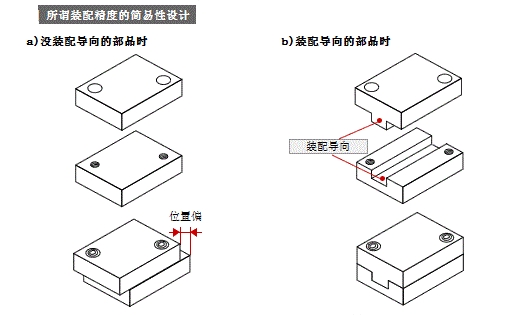

加工組裝精度設備的部品的加工設備對部品的加工長度要達到微米級別。因?yàn)槟菢?，裝配時不需要熟練，高精度組裝的導向形狀等可以使零件具有高精度。

（3）組裝作業

1.裝配設計思維中建立裝配基準面。

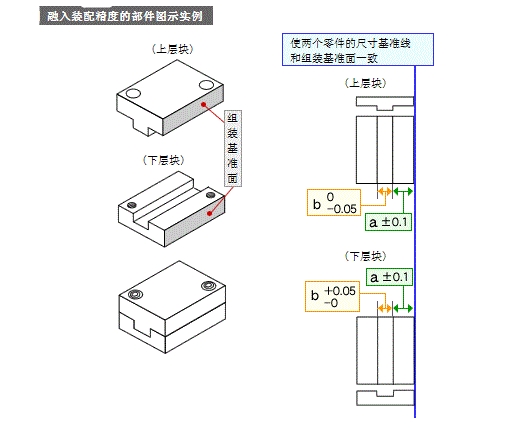

2.與裝配精度相關的各部件的精度組裝面是否和1.一致，把其精度融入到部件形狀及指示尺寸中。

3.作為裝配基準面的地方在圖紙上標注適當?shù)募庸し椒ā?/p>

流程：

（a）提取需要精度的設備位置

（b）構想裝配作業

（c）提取相關部件

（d）使各部件的裝配作業基準一致并標注實現精度的尺寸

從基準面開始標注裝配用限位銷孔的加工位置。

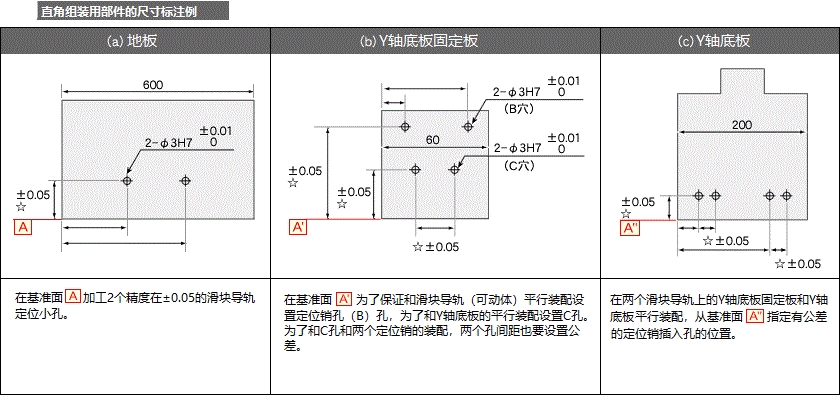

（4）各部件的尺寸標注

通過多個部件的尺寸標注基準面的一致來保證裝配后的精度。

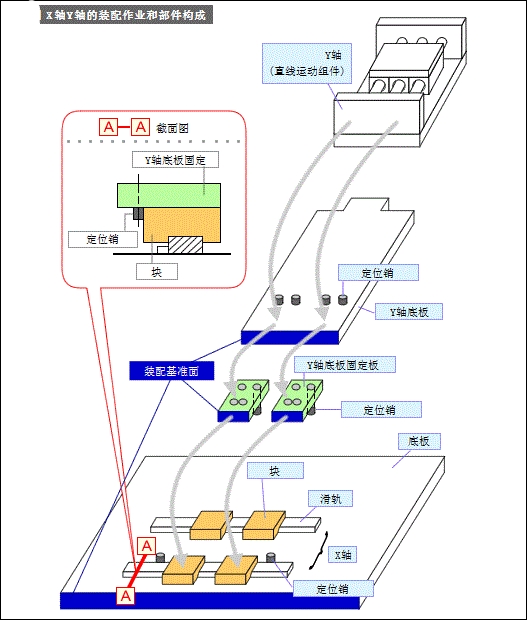

這里，用X軸單元和Y軸單元來直角組裝的三個部件中各個基準面A，A'，A“來設計組裝尺寸，組裝后可以保證精度。

從這些零件圖的尺寸指定方法，設計一個低成本需要熟練的裝配技術，就可以組裝。設計者需要做到以下幾點。

1、裝置裝配須知

2、設計部件的加工方法須知

3、基準面的決定方法和尺寸的標注、公差.、裝配工藝都要明確表示出來
