凸模在沖裁加工中,有時會發生凸模刃部折損和肩部破損等問題。這些問題大多是由于零件的技術數據不足,以及沖裁工具的材質和形狀選擇錯誤所引起的。為了減少這些問題,本文列出沖裁凸模的強度校核基準。

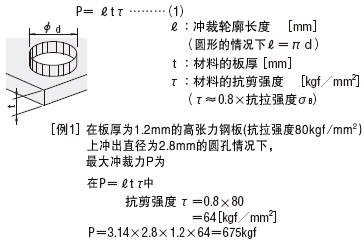

沖裁力P [kgf]
凸模刃部的破損,施加于刃部的應力σ[kgf/mm2]
(a)肩型凸模則根據公式
σs=4×1.2×64/2.8=110kgf/mm2
(b)頂料型凸模則根據公式
σJ=4×2.8×1.2×64/(2.82-0.72)=117kgf/mm2
σs為110kgf/mm2時,凸模的刃部有可能發生破損
頂料型凸模也可以同樣方法求得破損發生可能性,但由于其截面面積較小,使用時使施加于凸模的應力σ低于凸模材質的許用應 力則不會發生破損。

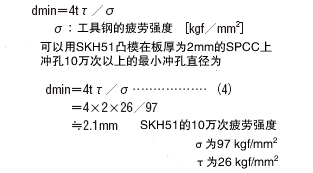

最小沖裁直徑dmin
由縱彎曲引起的破損,縱彎曲負荷 P[kgf]
從該歐拉公式可以看出,若要提高縱彎曲強度P,使用卸料導向件,采用縱彈性系數較大的材質, 并將刃部的長度縮短后即可。
縱彎曲負荷P表示的是凸模受到縱彎曲負荷發生破損時的值,選定凸模時必須考慮安全系數為3~5。
沖小孔時,選擇凸模時特別需要注意縱彎曲負荷和施加于凸模的應力。
凸緣部的破損
凸緣部的破損主要是由于沖裁加工時產生的彈性波造成的拉力(在穿通時,相當于沖裁負荷的拉力施加在凸模上)和應力集中所引起的。
1. 為了緩和應力集中,增大肩部過渡圓弧半徑。(使用厚板沖裁用凸模)
2. 增大肩部的強度,使其超過凸模刃部的強度。
施加在凸模上的沖孔負荷P為P=πdtτ;
凸緣部的容許應力σw為
(a)肩型凸模的情況下
σw=Pα/At
=4Pα/πD2
(b)頂料型凸模的情況下
σwJ=4Pα/π(D2-M2)
求得沖裁條件與例1相同時
的凸緣部強度。
At:凸緣部的截面面積 [mm2]
(a)肩型凸模的情況下
At=πD2/4
(b)頂料型凸模的情況下
At=π(D2-M2)/4
D:桿部直徑
α:應力集中系數
(a)肩型凸模的情況下α≈3
厚板沖孔用凸模α≈2
斜肩凸模α≈1.6
(b)頂料型凸模的情況下α≈5
