“模數”是指相鄰兩輪齒同側齒廓間的齒距p與圓周率π的比值(m＝t/π)，以毫米mm為單位。

模數越大，輪齒越高也越厚；如果齒輪的齒數一定，則輪的徑向尺寸也越大。

齒輪模數是度量輪齒規模的數，而模數是決定齒大小的因素。齒輪模數誕生的意義是標準化齒輪刀具，可以減少成本。直齒、斜齒和圓錐齒齒輪的模數皆可參考標準模數系列表。

齒輪模數的計算方式：模數m=分度圓直徑d/齒數z=齒距p/圓周率π

齒輪的基本參數是分圓直徑和齒數，而模數是一個比值，它跟分圓齒厚有關，因而能度量輪齒大小，是工業化過程的歷史產物。

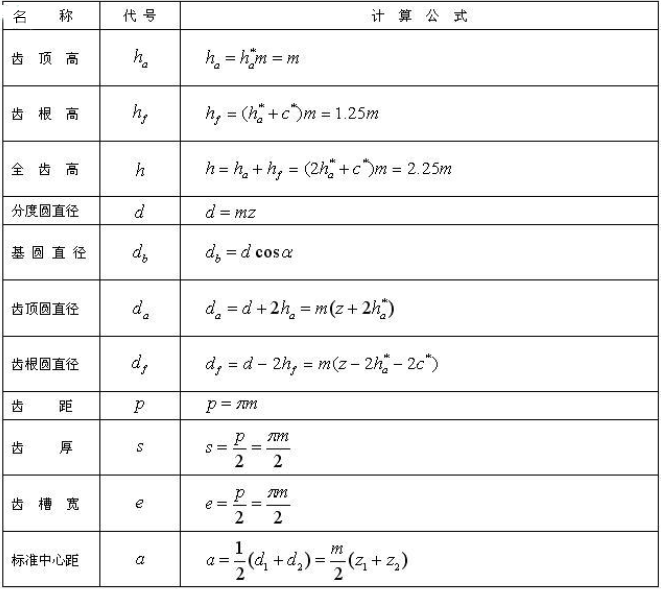

1、相關計算：

齒頂圓直徑=（齒數+2）*模數

分度圓直徑=齒數*模數

齒根圓直徑=齒頂圓直徑-4.5*模數

比如：M4模32齒的齒輪???

齒頂圓直徑=（32+2）*4=136mm

分度圓直徑=32*4=128mm???

齒根圓直徑=136-4.5*4=118mm?

齒輪的直徑計算方法針對所有的模數齒輪，模數表示齒輪牙的大小，但是變位齒輪除外。

2、國家模數標準（GB1357-78）

齒輪模數 = 分度圓直徑÷齒數?= 齒輪外徑÷（齒數-2）

（1）模數標準系列（優先選用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50；

（2）模數標準系列（可以選用）1.75、2.25、2.75、3.5、4.5、5.5、7、9、14、18、22、28、36、45；

（3）模數標準系列（盡可能不用）3.25、3.75、6.5、11、30。

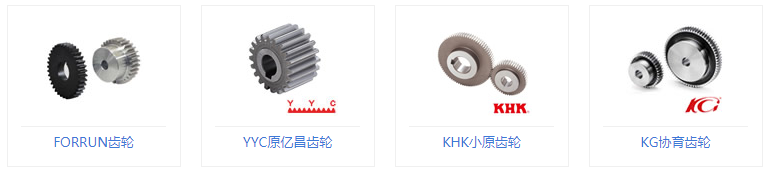

相關產品→齒輪
