齒輪模數對傳動精度（輸出扭矩曲線）的影響幾乎是第一位的，一定范圍內，模數越小、傳動精度越高，模數越大、齒輪強度越高。

對于齒輪材料（金屬/塑料）區別：金屬/塑料齒輪的設計非常不一樣，不同材質（模量、屈服極限），輸出扭矩曲線的區別很大，但（齒面/齒根）受力規律的區別很小，模數一般只影響齒根受力、不影響齒面受力。

設計應考慮：

1. 模數對傳動精度的影響（無摩擦）

2. 摩擦力對傳動精度的影響

3. 模數對傳動精度的影響（有摩擦）

4. 模數對齒面/齒根強度的影響

一般來說，模數越大，齒根強度越高、齒面強度越低（但是降低的幅度很?。?，反之亦然，齒輪設計往往只需要考慮模數對齒根強度的影響，設計完成后校驗一下齒面強度即可。

針對齒輪設計給出的過程是先以接觸強度計算出模數，再以彎曲強度計算出模數，在滿足彎曲強度的條件下選擇較小的模數。

國家標準模數（GB1357-78）

模數標準系列（優先選用）1、1.25、1.5、2、2.5、3、4、5、6、8、10、12、14、16、20、25、32、40、50

模數標準系列（可以選用）1.75，2.25，2.75，3.5，4.5，5.5，7，9，14，18，22，28，36，45

模數標準系列（盡可能不用）3.25，3.75，6.5，11，30

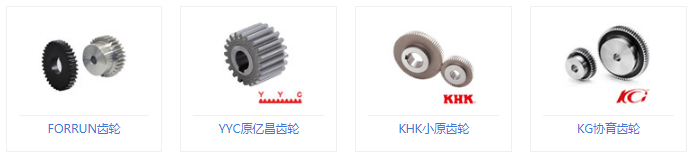

相關產品→齒輪
