HIWIN上銀精密研磨級滾珠絲桿分為7個等級。一般說來精密研磨級滾珠絲桿是由所謂"V300"來定義，但與轉造級滾珠絲桿的等級分類略有不同。

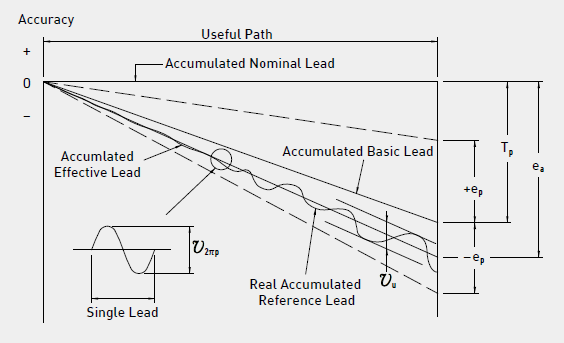

依據滾珠絲桿精度所繪制的導程測定圖。

Tp : 累積基準導程。此一數值，依客戶使用條件不同而設定。

ep : 累積代表導程之偏差。有效行程內，累積代表導程的最大偏差值。

V2πp : 任意回轉一圈之導程變動值。

ea : 累積代表導程。由雷射量測之實際累積導程變動值。

Vu : 最大導程變動值。有效行程內，可允許導程變動之最大寬幅。

V300p : 任意300mm之導程變動值。有效行程內，任意300mm可允許導程變動值之最大寬幅。

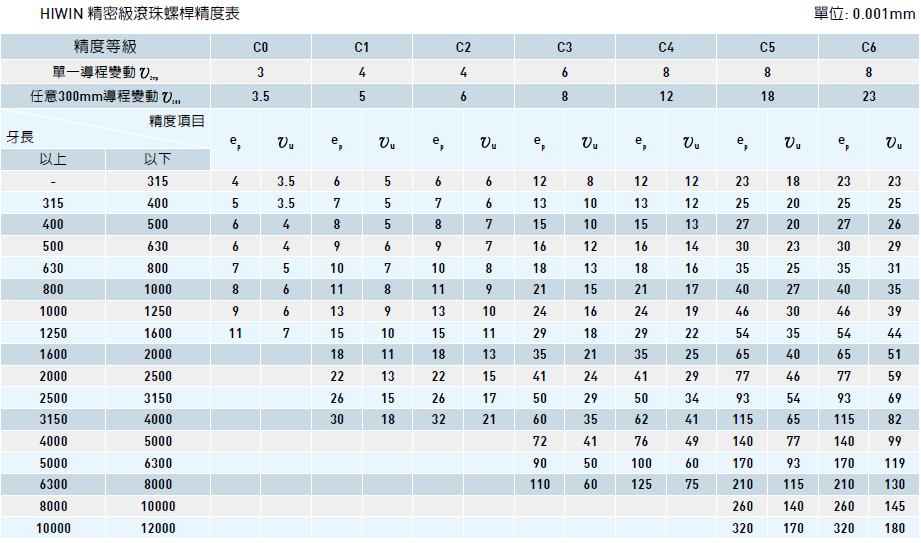

相同的DIN精度等級，HIWIN規格的精度等級滾珠絲桿請參照表所示。

使用滾珠絲桿之裝置的定位精度±ep是由V300決定。

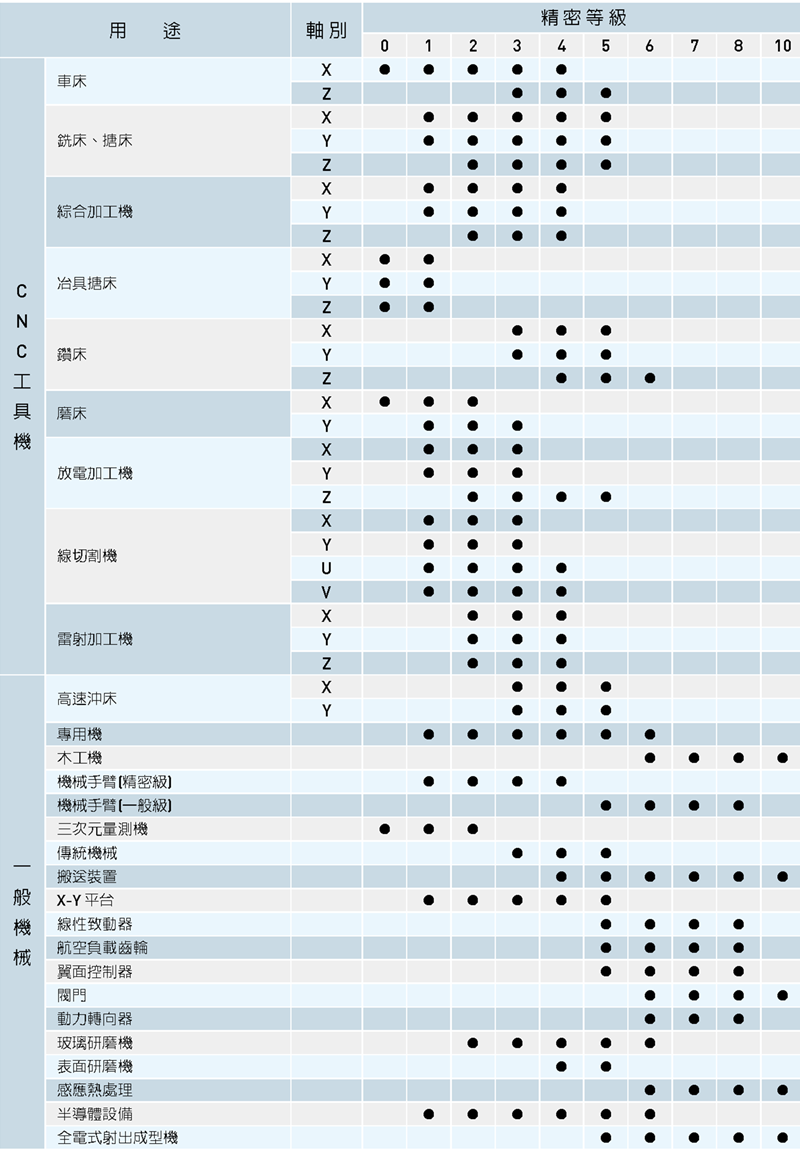

符合各種機器在不同應用領域中選用適當?shù)臐L珠絲桿之參考圖表：

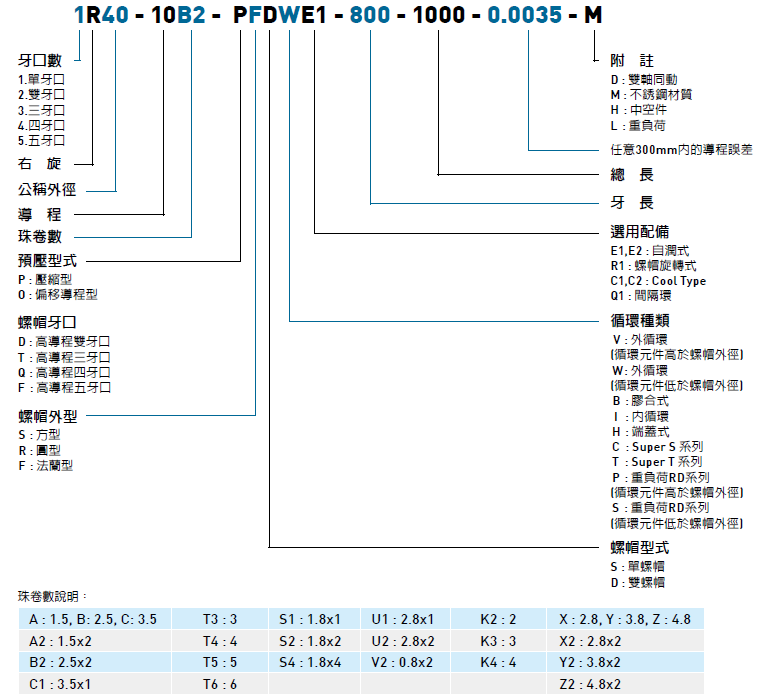

HIWIN上銀滾珠絲桿型號表示提供下列相關數據：

1. 公稱外徑

2. 導程

3. 螺牙長度及絲桿總長度

4. 肩部尺寸

5. 螺帽型式

6. 精度(導程誤差，幾何公差)

7. 主軸轉速

8. 靜額定負荷、動額定負荷、預壓扭矩

9. 螺帽安全考慮

10. 油孔位置

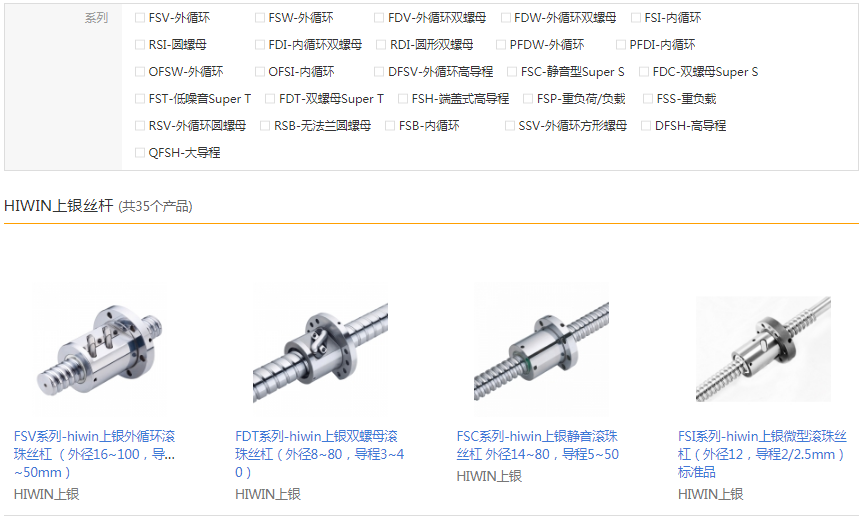

相關推薦→上銀絲桿
