在組裝聯軸器與模組滑臺、電機馬達相連接時，如果產生誤差，絲杠與聯軸器的軸孔之間則會產生間隙。即是，旋轉聯軸器，模組滑臺也不會帶動；滑動模組滑臺，聯軸器也不會旋轉。滑臺因聯軸器旋轉而無動作，或聯軸器因滑臺滑動而無旋轉時，就是產生了所謂的誤差。

上述情況發生時的誤差調整步驟：

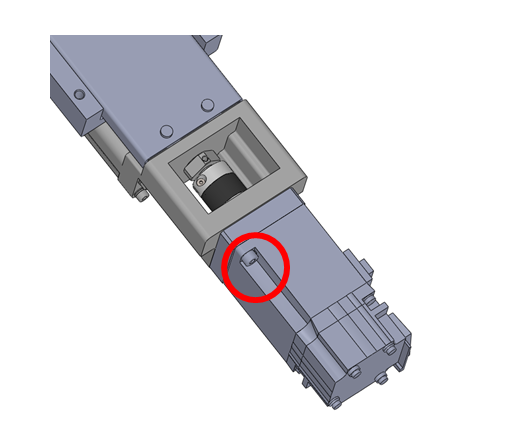

1. 松動電機馬達法蘭的固定螺絲。

此時聯軸器螺絲的狀態：馬達軸側以規定的螺絲緊固扭矩進行緊固，模組絲杠軸側處于緊固前的狀態。

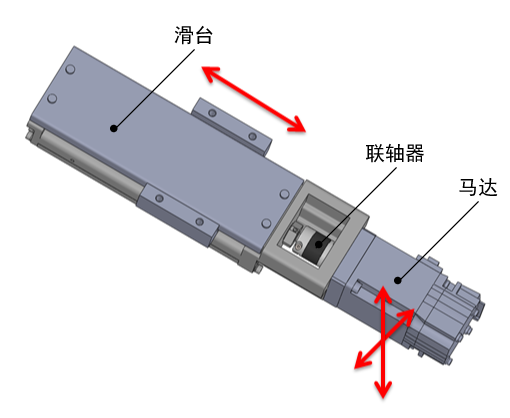

2. 調整誤差。

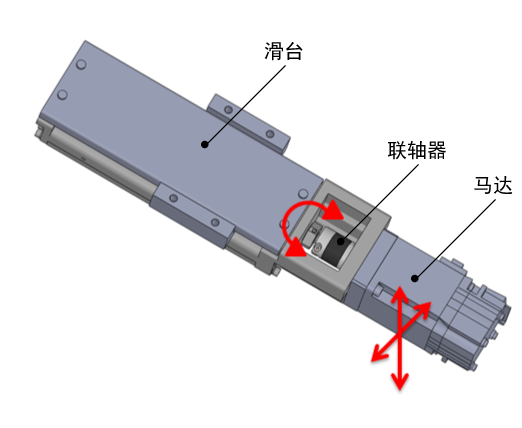

①旋轉聯軸器進行確認時

上下左右移動馬達，調整到旋轉聯軸器，滑臺也不會產生移動的位置上。

②滑動滑臺進行確認時

上下左右移動馬達，調整到滑動滑臺，聯軸器也不會產生旋轉的位置上。

3. 在調整好的位置上，將馬達法蘭固定到引動器上。

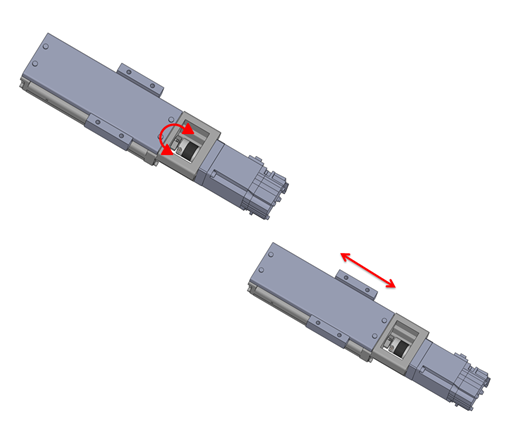

4. 確認兩軸間的誤差。

請轉動聯軸器，確認滑臺不移動。

或使滑臺滑動，確認聯軸器不旋轉。

滑臺因聯軸器旋轉而進行移動或聯軸器因滑臺滑動而進行旋轉時，請從步驟1開始重新進行調整。

5. 用螺絲緊固扭矩緊固滾珠絲杠側的夾緊螺栓。此時，請使控制緊固扭矩。
