什么是彈簧柱塞？

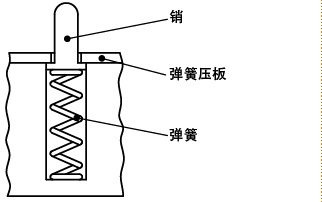

彈簧柱塞是用于定位、固定工件的機械要素零件。主體內置彈簧，前端的球或銷在承受載荷后，會沉入主體內部，釋放載荷后在彈簧的作用下復原。

使用彈簧柱塞有什么好處

可在設備、裝置上簡單地安裝使用彈簧的球或銷往復機構。

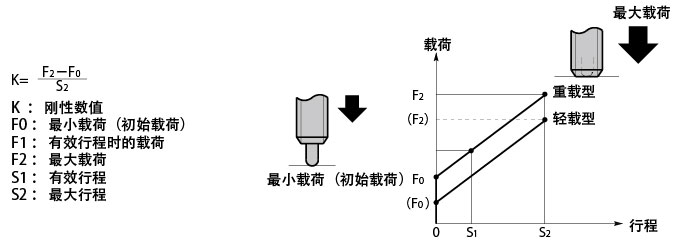

關于彈簧柱塞的載荷、行程

◆◆最小載荷（初始載荷）：柱塞的球或銷開始下沉的載荷。

◆◆最大載荷：柱塞的球或銷完全下沉的載荷。

◆◆柱塞的載荷在最小和最大之間呈直線變化。

◆◆柱塞的剛性數值K可由下式求出。

◆◆行程：球或銷能夠沉入主體內部的長度。

球或銷柱下沉S1時的載荷F1可通過下式求出。

彈簧柱塞的種類：

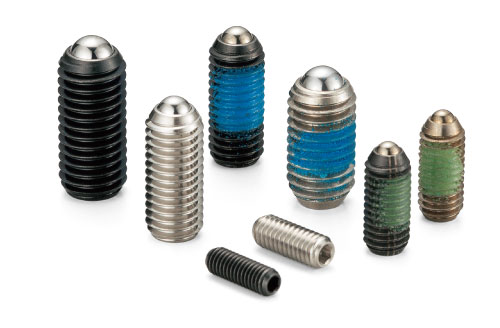

球體前端的球頭柱塞

除上下方向外，橫向載荷也可使球下沉，適用于滑動機構的定位。

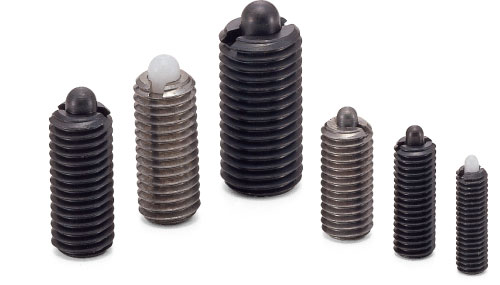

圓柱銷體的彈簧柱塞

與球頭柱塞相比可以延長行程。

可延長銷與定位孔的配合，定位時對橫向載荷具有耐久性。

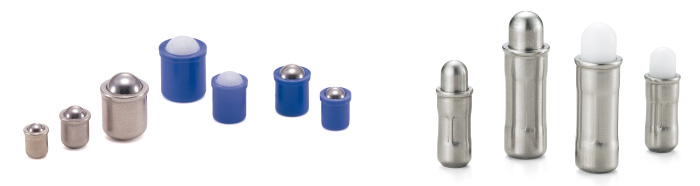

壓入型彈簧柱塞

只需壓入加工孔即可安裝。

無需加工螺紋孔，可簡化作業流程。

彈簧柱塞的應用例：

用于定位模具

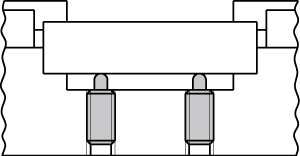

用于頂出工件

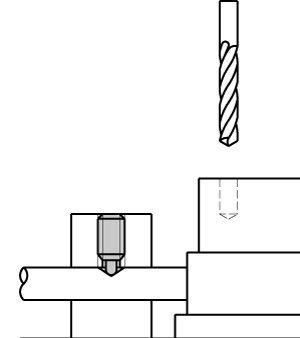

用于鉆孔定位夾具

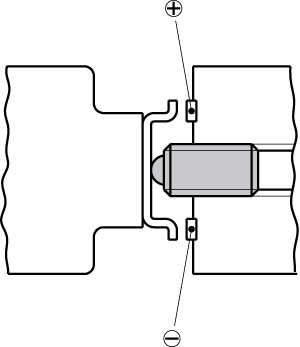

用作限位開關

用作安全閥
