LP : 皮帶長度 mm

ZB : 皮帶齒數

t : 皮帶齒節距 mm

ht : 皮帶齒高度 mm

e : 皮帶背厚 mm

b : 皮帶寬度 mm

ZE : 嚙合齒數

C : 軸間距離 mm

z1 : 皮帶輪齒數

z2 : 皮帶輪齒數

dp1 : 皮帶輪節距圓直徑 mm

dp2 : 皮帶輪節距圓直徑 mm

i : 皮帶輪齒數比 z1/z2

d01 : 皮帶輪齒頂圓直徑 mm

d02 : 皮帶輪齒頂圓直徑 mm

n1 : 皮帶輪回轉數 rpm

n2 : 皮帶輪回轉數 rpm

P0 : 傳動功率 kW

Md0 : 扭矩 Nm

U : 有效張力 N

MdB : 加速扭矩 Nm

T : 加速時間 s

J : 慣性力矩 kgm2

V : 速度 m/s

ω : 角速度 s-1

m : 質量 kg

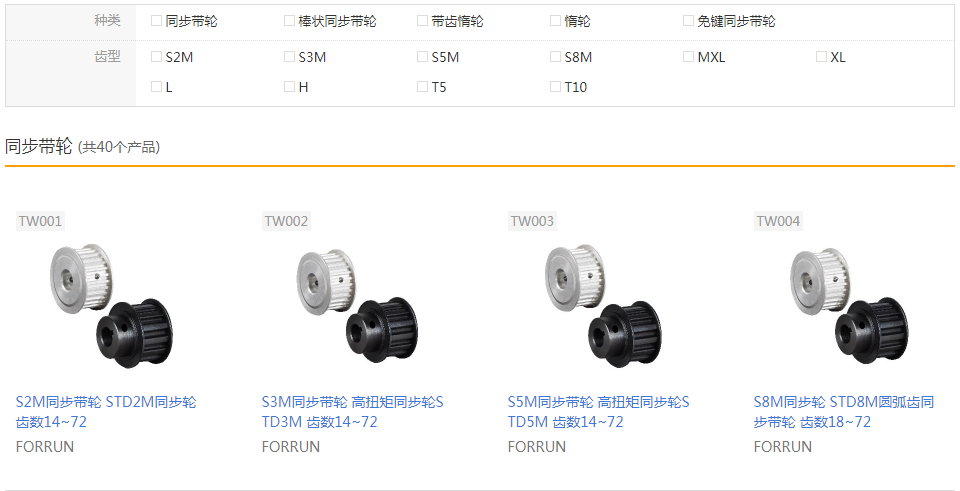

相關產品→同步帶輪
