如果電纜拖鏈固定端位于行程中央，則拖鏈長度等于行程一半加上K值(K值可在樣本的表格中查詢)。固定端位于行程中央也是最經濟的一種安裝方法，拖鏈，電纜及管線的長度可以最節省。

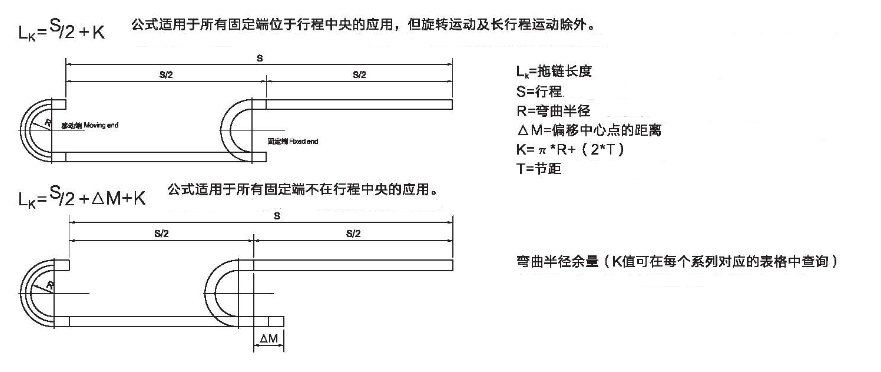

Lk = S/2 + K

此拖鏈計算公式適用于所有固定端位于行程中央的應用，但旋轉運動及長行程運動除外。

Lk = S/2 + △M + K

此拖鏈計算公式適用于所有固定端不在于行程中央的應用。

Lk=拖鏈長度

S=行程

R=彎曲半徑；拖鏈彎曲半徑=（彎曲后拖鏈總高度-拖鏈厚度）

△M=偏移中心點的距離

K= π*R + (2*T)

T=節距
