拖鏈架空應用：

如果在整個行程中工程拖鏈的上部未接觸下部。這種情況我們稱之為架空。

移動端到拖鏈彎曲半徑圓弧的距離稱之為架空長度。架空長度取決于拖鏈或拖管的類型以及內部負載。

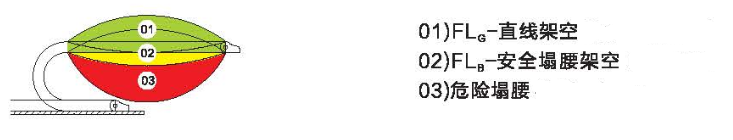

01) FI_g 直線架空

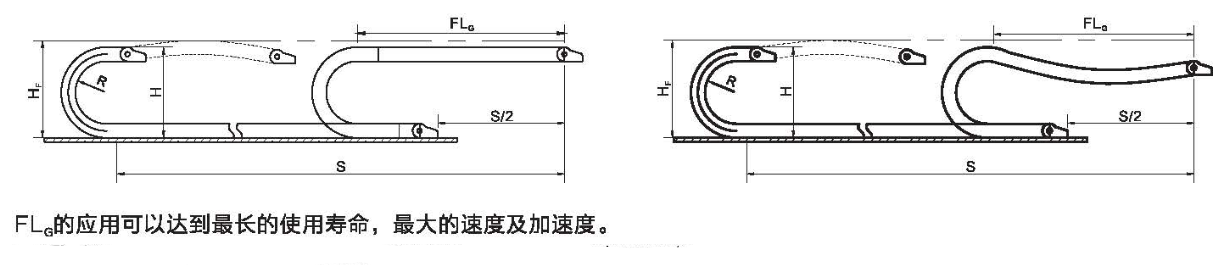

FI_g是指工程拖鏈運行時上部有上拱，呈直線或者有10-50mm的塌腰。

FI_g使用是最推薦的應用。拖鏈在這種情況下運行噪音更低，而且磨損最小，可以達到最長的使用壽命，最大的速度及加速度。

02) FI_b 安全塌腰駕空

FI_b：拖鏈運行時有大于10-50mnn (根據不同拖鏈大小)的塌腰但又小于最大塌腰的狀態。FLb應用在許多情況下是允許使用的，但當頻率或加速度較大時很容易產生問題。

03) 危險塌腰

如果塌腰大于FI_b,則我們稱之為危險塌腰。這種安裝需要避免或者要有特殊的條件限定。當長時間后拖鏈或者拖管出現了危險塌腰，則表示需要更換，如果你的應用需要危險塌腰。

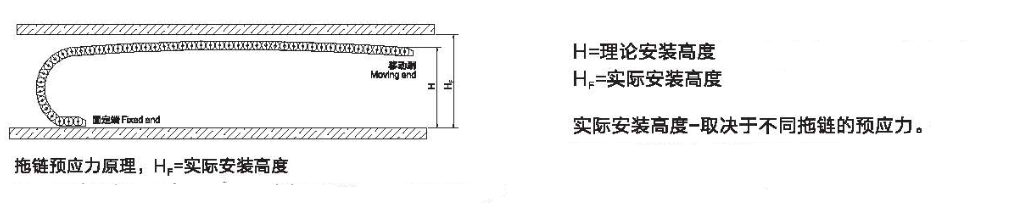

拖鏈預應力：

預應力指的是拖鏈運行時上部的上拱度。

所有的工程拖鏈都帶有預應力，無預應力的產品可按要求提供。

預應力可以延長使用壽命，增加架空長度。在所有拖鏈的安裝尺寸描述中你都可以找到一個Hf值。這就是在考慮預應力的情況下實際安裝高度。但空間受限時，可以按要求提供預應力的工程拖鏈，但這類產品的承載力也于標準產品不同。

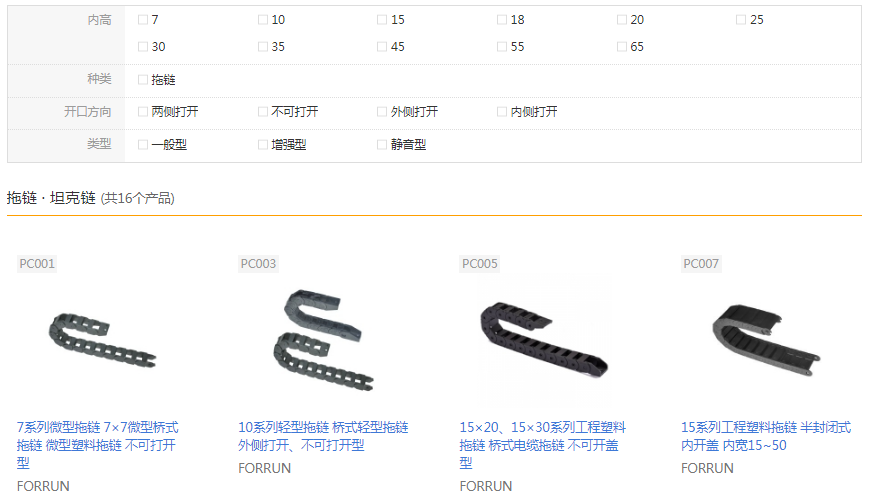

相關產品→工程塑料拖鏈
