YYC齒條裝配說明：

為了可以更順利的安裝連接用齒條，標準齒條的兩端斷面將會加工為半齒齒底；以方便跟下一支齒條的端面半齒齒底連接成一個全齒。下圖表示為兩支齒條如何連接并由齒規可以擁有準確的齒距位置。

關于斜齒齒條相接可以借由反向齒規的配合以便可以精準的連接齒條。

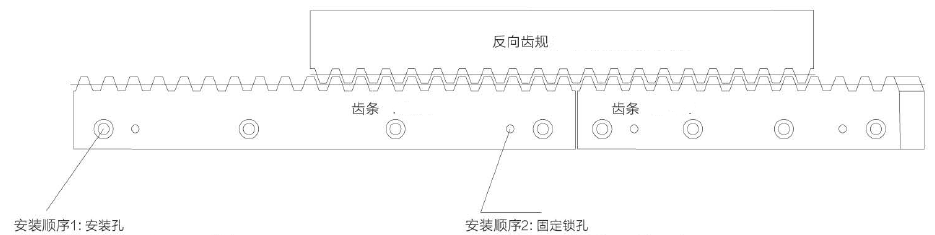

1、而在齒條安裝相接時，我們建議先鎖上齒條側面的安裝孔，并依照基座上相對應的孔位依序鎖上；并借由安裝齒規可以很準確的將齒條的齒距位置安裝完成。

2、最后再將齒條上的兩端側面的固定銷孔給固定上即完成安裝。

注意事項：

1、標準YYC齒條設計有固定的側隙，裝配時，只需根據組裝距離(組裝距離公差為H7～H8)進行組裝。

2、研磨齒條是安裝面經過研磨加工的高精度產品。安裝齒條的基面精度低會對產品的性能產生影響，將齒條組裝在高精度平行度和垂直度的基面?(推薦值為10μm以內)。

3、如果YYC齒條沒有貼緊固定在基面上，運轉中可能會產生移動而引起無法預知的問題。另外，為使緊固螺釘在剪切方向不承受負荷，請同時使用銷釘固定齒條。

4、對于端面經過加工的YYC齒條，端面部的齒距為負公差(-0.05～-0.4)。?齒條連接使用時，如果將兩根齒條的端面緊貼在一起，連結部的齒距會變小而成為?故障的原因。
