電纜拖鏈側向安裝時架空長度有限。這種情況下的"架空長度”取決于下列幾個因素:

1 .負載

2. 拖鏈寬度

3. 彎曲半徑

4. 平行布置

對于側向安裝使用，建議使用固定式接頭。

電纜拖鏈負載越大，架空長度越短。如果側向安裝，則拖鏈寬度即為高度。

由于"高度”增加，拖鏈系統的穩定性相應得到提高。較小的彎曲半徑可進一步提高穩定性。如果在兩條拖鏈的平行運動中增加第二軸附加運動，會使架空長度縮短。

對于負載較小的應用，使用標準接頭即可。但是，如果負載較高，行程較長，則拖鏈必須配有整體或部分支撐。由于應用可能性多種多樣。

如果安裝高度有限，推薦采用側向安裝拖鏈。

為了保證電纜拖鏈的功能正常使用并且為了避免其中的電纜線或者軟管遭到損傷，在布置電纜線或者軟管時必須遵守某些原則：

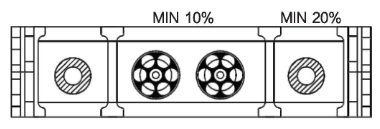

1、電纜與周?chē)臻g及其他電纜之間要留出至少10%電纜直徑的距離，液壓管線至少要留出20%。

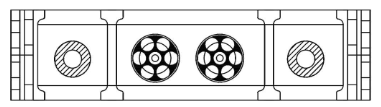

2、為了減少可能存在的摩擦，避免電纜或者軟管等具有不同外皮材質的管線放置在一起。

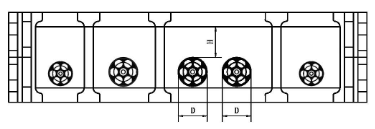

3、在有很多電纜和軟管的應用中，為了避免它們之間的相互摩擦，最好將它們放置在適當?shù)莫?dú)立空間并且用隔片將它們相互分割。如果沒有條件實現，則要確保它們之間留有足夠的空間以免發生相互摩擦(K<D)

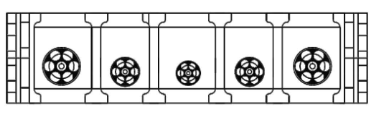

4、布置電纜或者軟管的時候要根據它們的直徑和重量以對稱的方式進行布置，最大和最重的電纜放子截面的最外側，小的和輕的電纜放在內側。
