定位銷是夾具設計的最基本元素，正常一個車身零件的定位由一個圓形定位銷和一個菱形定位銷組成。下面我們先來看涉及定位銷的幾個問題討論，以及對應的處理方法：

關于在定位銷適用3個方向的調整

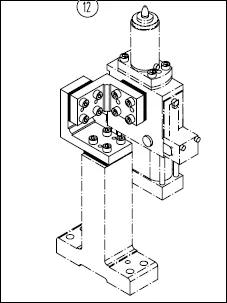

下圖是我們?cè)谠O(shè)計中經常使用的標準：

問題分析：

?調整墊片直接和氣缸進行連接，氣缸本身的螺紋深度為10mm，這樣的話當增加的墊片多于3mm或者減墊片多于3mm時都需要重新更換螺栓。

?伸縮銷氣缸是鋁制的，而定位銷需要在現場很多次調整功能尺寸，調整次數多容易造成伸縮銷氣缸的損壞。

處理方式：

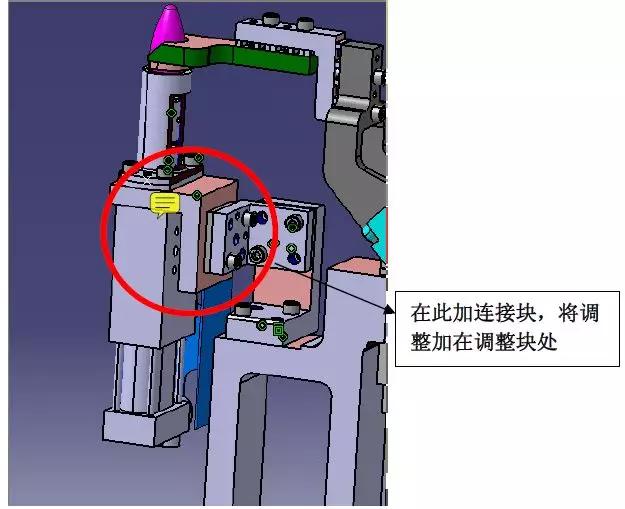

增加一組連接塊，將此調整放在相應的連接塊處。

定位銷做支撐時，壓塊該如何調整？

我們?cè)谠O(shè)計中，往往是下面這種情況：

一般原則：

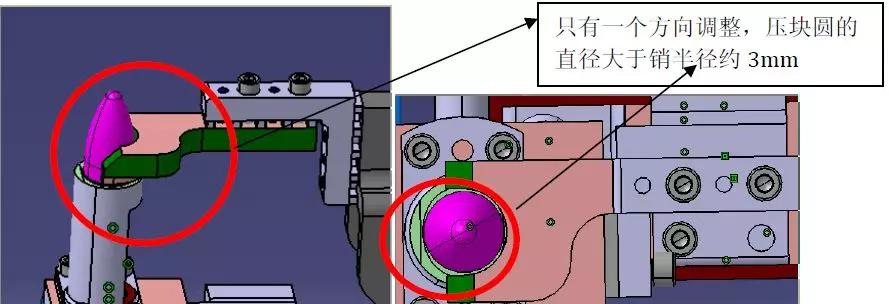

?當壓塊能保證與定位銷之間的間隙大于3mm 時可以只調整一個方向，如果因?yàn)槠渌蛟诂F(xiàn)場干涉，可以適當?shù)男弈ヒ幌聣簤K去處理。

?當由于工件自身原因，不能保證壓塊于定位銷之間的距離為3mm 時可以增加壓塊另外兩個方向的調整。

不做支撐的定位銷，需不需要軸向調整？

在設計中定位銷伸出工件的有效長度一般是3-5mm，但實際上會發現實際做出的夾具放上工件后伸出長度經常沒有這個值。造成這方面的原因有如下幾個方面：

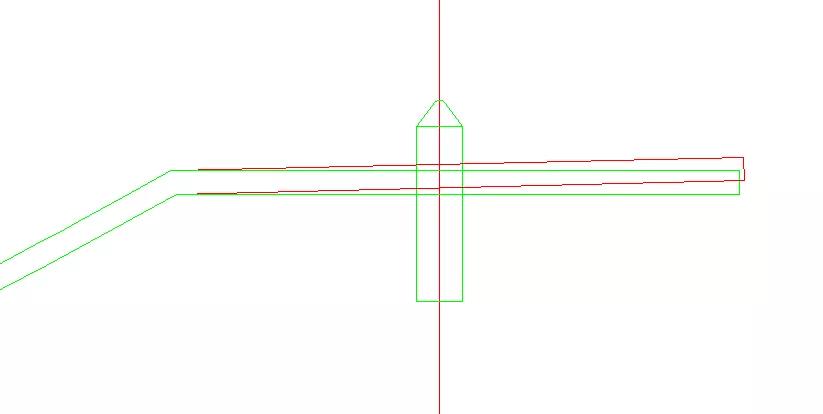

?沖壓件本身存在回彈量，工件在放置上去之后往上翹。如圖所示：

?與定位銷連接的件高度方向公差偏大。

對于第一種情況需要我們?cè)谧鰥A緊方案的時候增加支撐壓緊減少這個方向的回彈，一般定位壓緊點在定位銷附近是有支撐和壓緊的，對于第二種情況只能控制銷座的和相關連接件的加工精度在一定范圍內去解決這個問題。

定位銷設計準則

定位銷按照使用方式可以分為固定銷、伸縮銷、擺動銷三種，定位時工作表面起到定位作用，頭部一般為錐型或圓弧型，主要是給工件定位孔起到導向作用，定位銷軸端面處一般會留有加工圓角以消除應力。

在對夾具進行設計定位工件時定位銷的工作表面要超出工件3-5mm。

固定使用定位銷

固定銷的使用方式是固定的，一般夾具的設計如果有兩個或兩個以上的定位銷時，一般有兩個定位銷是固定的，其余的定位銷則為伸縮或是擺動的。

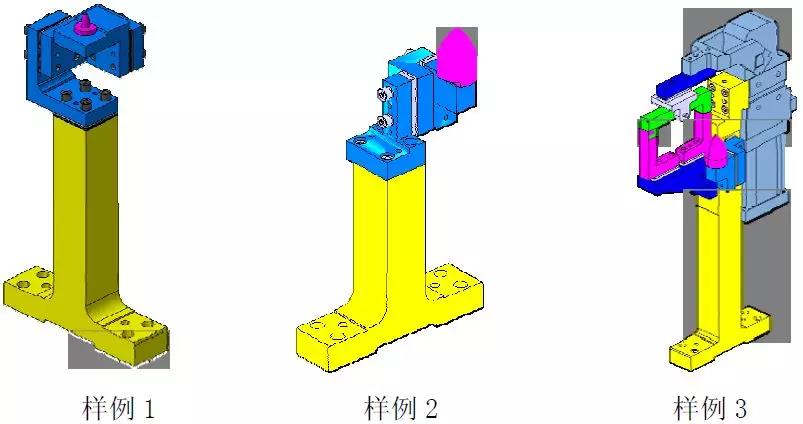

樣例1中，定位銷3個方向可調，定位銷起到支撐作用，樣例2、3中定位銷2個方向可調，不起支撐作用。

與定位銷配合使用的銷座

銷座和定位銷之間的配合為基孔制配合H7/g6。標記處1和3之間是相互配合的，作用是防止定位銷的轉動。標記處2和4之間銷子安裝后留出15mm的距離安裝螺母緊固。定位銷和銷座處的倒角是為了方便定位銷的安裝。

伸縮使用定位銷

1.當一套夾具設計時需要有兩個以上定位銷定位時，為了取件方便，一般設計時最多只允許有兩個定位銷是固定的，其它定位銷是伸縮的。

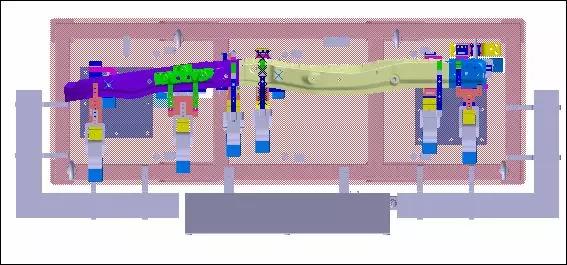

上圖為有6個定位銷的夾具，1和4可設計為固定的，而其他設計成伸縮的。

2.定位銷不是水平的，而是帶有一定角度或垂直于BASE板，為了方便取件，此時定位銷也要設計成伸縮（或擺動）的。

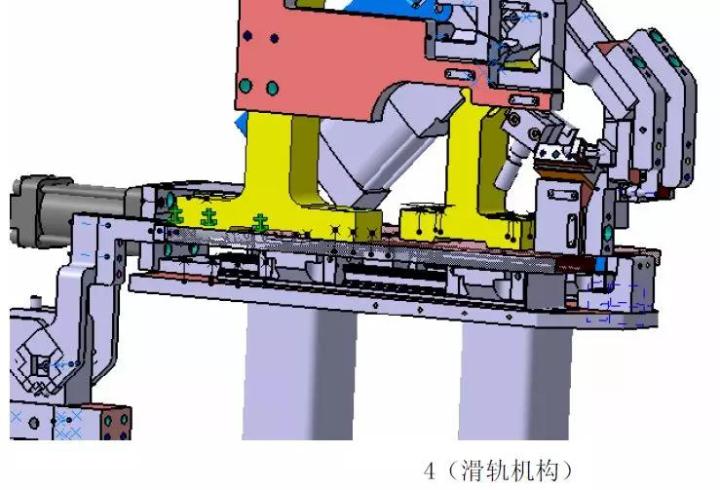

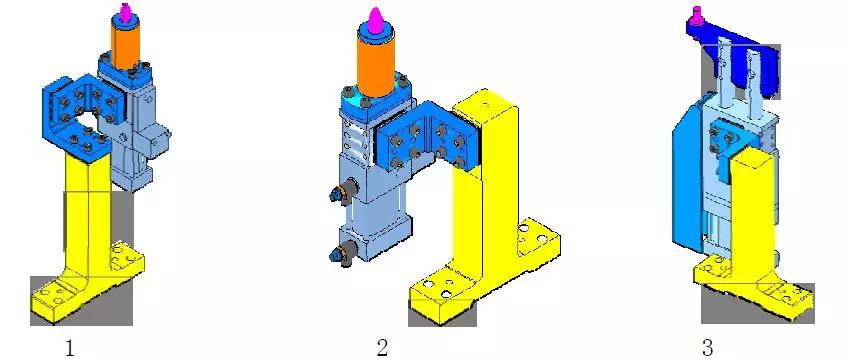

樣例1中，定位銷3個方向調整，定位銷起定位和支撐的作用，樣例2、3中定位銷兩個方向調整，定位銷只起定位作用，樣例4位使用滑軌伸縮的伸縮銷。

擺動使用定位銷

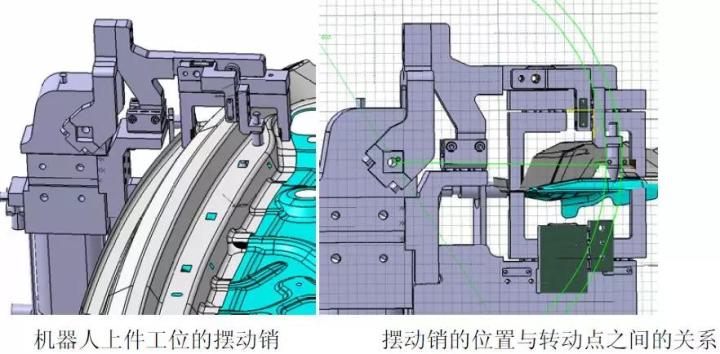

一般是工件的定位孔不能直接從下面進行定位，定位時只能從工件的上面或者是側面進行定位而改用擺動銷。

?方式一，定位銷自動擺動到位，打開時自動打開，設計時要注意定位銷工作面要與轉動點處于一條直線。

?方式二，定位銷手動擺動到位定位工件，設計時要注意定位銷工作面要與轉動點處于一條直線。
