齒條和齒輪的強度通常用彎曲強度和表面耐久性來說明。兩者在應用上都很重要。特別是，當應用環境嚴格時，每個參數都需要進一步討論。

下面就基于JGMA（日本齒輪制造商協會）標準來說明齒輪齒條強度計算公式：

JGMA 401-01 直齒與斜齒彎曲強度計算公式

JGMA 402-01 直齒與斜齒表面耐久性計算公式

彎曲強度和耐久性規格通常用于制造業中的直齒和斜齒（包括齒條和齒輪），范圍如下：

模數 : m 1.5 ~ 25 mm

節圓直徑 : d 25 ~ 3200 mm

切向速度 : v ≦ 25 m/ 秒

回轉速度 : n ≦ 3600 rpm

轉換公式：功率，扭矩和力

齒輪強度和耐用性與功率和力的傳輸有關。 切向力的計算基于節圓，F(xiàn)t（kgf），功率 P（kw）和扭矩 T（kgf?m）。

參考公式如下：

其中，咬合節圓直徑的水平切向速度

用計算 :

1. 上述切向力 Ft 的計算方法，可依據不同輸入條件計算出 Ft 值的大?。?/p>

2. 型錄中各項產品提供最大允許切向力 Fta 給使用者作設計上的比對；

3. 使用 Fta 時，依據使用條件不同，需配合目錄上所提供的負荷系數Ka 和壽命系數 KL 進行修正；

4. Ft 值須小于 F'ta；

5. 留意產品型錄上的 Fta 單位為 kN，而切向力 Ft 的計算單位為 kgf，比對時須進行單位轉換。

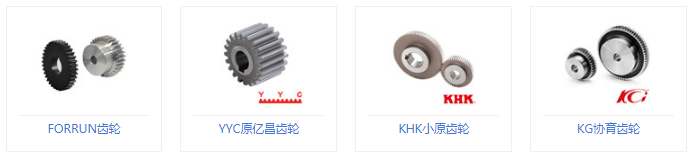

相關產品→齒輪
