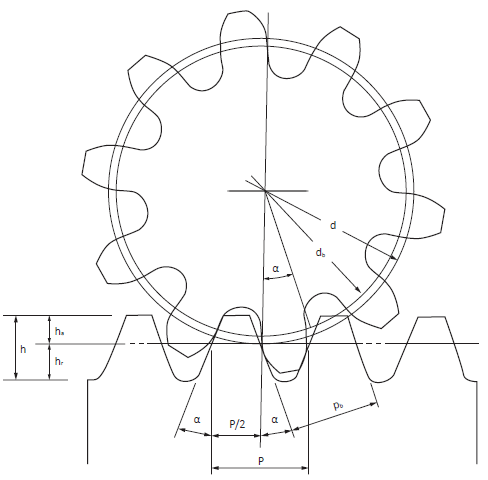

標準直齒輪齒條定義：

模數 m

壓力角 α = 20°

齒冠高 ha = m

齒根高 hr ≧ 1.25m

齒全深 h ≧ 2.25m

有效齒深 hw = 2.00m

齒頂隙 c = 0.25m

標準節距 p = πm

基圓節距 pb = p cos α

標準圓直徑 d = mz

基圓直徑 db = d cos α

rf = R 角

S= 齒厚

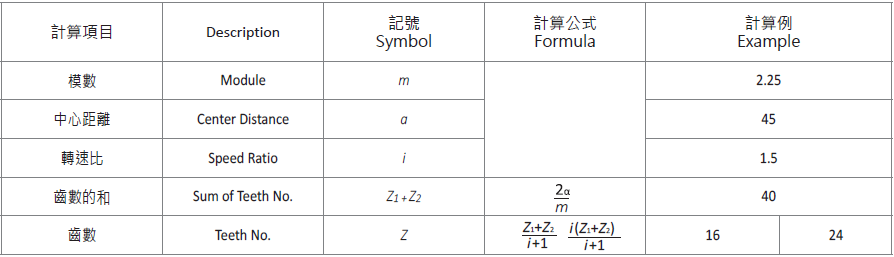

標準正齒輪參數定義及計算公式：

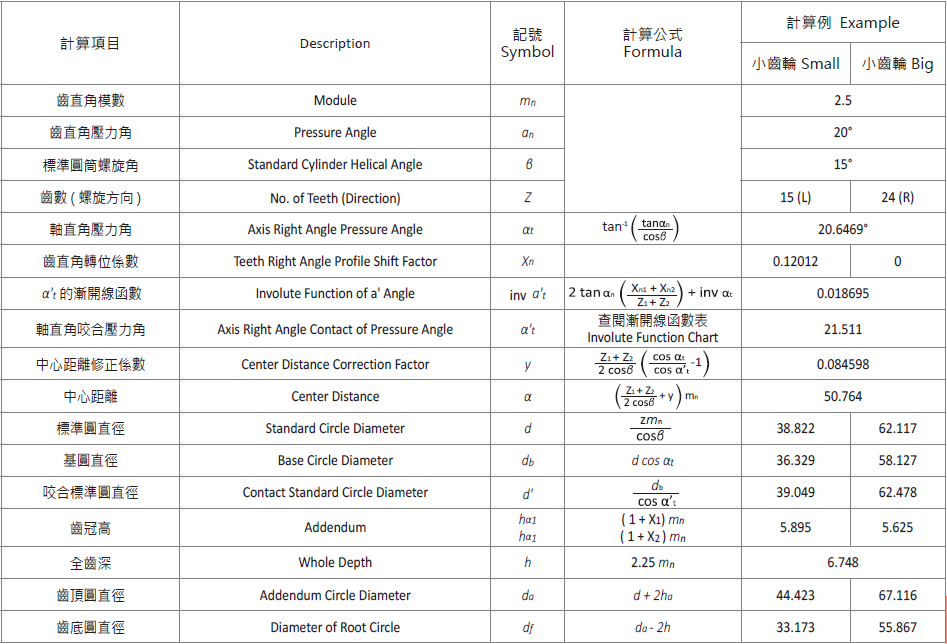

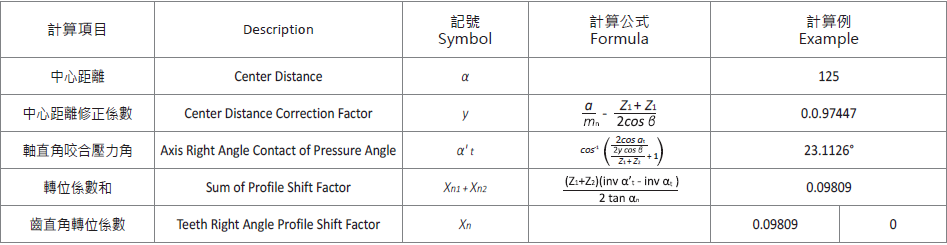

斜齒輪參數定義及計算公式：
