利用扭矩(Nm)給同步帶選型

選擇時所需條件

●扭矩——————————————— Md0＝400Nm

●驅動同步帶輪直徑———————— d≒ ? 200

●驅動同步帶輪回轉數—————— n1＝200rpm

●同步帶輪包角——————————— θ ＝180°

●軸間距離———————————— C＝800mm

●背面惰輪數——————————— 無

●每日運行時間————————— 6個小時

●每日啟動停止次數—————— 約 300次

●用途-—————————————— 動力傳動 (有水濺到可能性)

步驟1：計算設計扭矩

由扭矩與其修正系數計算設計功率。

因?yàn)閯?dòng)力傳動用故采無接頭環型、又因在可能被水潑濺的環境故選不銹鋼芯線，結果成為如下：

Md ＝ Md0 ×（1+K1+K2+K3+K4+K5）

   ＝ 400 ×（1＋0.0＋0.4＋0.2＋0.0＋0.2）＝ 720 Nm

步驟2：決定同步帶型式

在設計扭矩720Nm、同步帶輪直徑約200mm與同步帶輪回轉數200rpm條件下選定結果為AT20。

(由于是動力傳動用途故從MA皮帶或AT皮帶來進行選擇)

步驟3：決定同步帶輪齒數

根據驅動同步帶輪d≒φ200，決定為32齒。

（dp＝203.72，d0＝200.85）

步驟4：嚙合齒數: ZE的計算

ZE = Z×(θ÷360)=32×(180÷360)＝ 16

因嚙合齒數上限為12齒，所以變成ZE＝12。

步驟5 計算同步帶寬度

bc =(Md×10^3)÷(Mds×ZE×Z)×fw + fx

     =(720×10^3)÷(34.8×12×32)×1 + 0＝53.9mm → 75mm

由此可得：同步帶應是075-AT20....系列

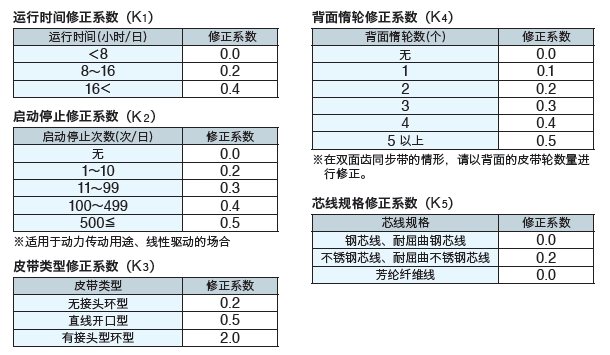

實例中的條件：

設計功率與設計扭矩的計算

設計功率和設計扭矩是由傳輸功率和傳遞扭矩乘以修正系數(安全系數)算出。

【設計功率與設計扭矩的計算方法】

●設計功率: P = P0 ×（1+K1+K2+K3+K4+K5）

●設計扭矩: Md =Md0×（1+K1+K2+K3+K4+K5）

決定同步帶型式

由傳動功率做選擇時，用步驟1算出的設計功率與同步帶輪回轉數決定同步帶型式。

由傳遞扭矩做選擇時，用步驟1算出的設計扭矩與同步帶輪回轉數決定同步帶型式。

決定皮同步帶輪齒數

根據使用條件(同步帶輪直徑)，找出同步帶型式對應的同步帶輪齒數：決定Z值。

嚙合齒數: ZE的計算

根據同步帶輪齒數(z)與同步帶輪包角(θ)，可算出同步帶與同步帶輪嚙合齒數：計算得ZE值。

ZE = Z1 × (θ÷360)

不過，嚙合齒數的上限為12齒。

因此，由上述計算如果ZE 超過13齒，請用上限“12齒”來做選擇。

同步帶寬度: bc的計算

以設計功率(P)做選擇時：bc = (P×10^4)÷(Ps×ZE×Z1)×fw + fx

以設計扭矩(Md)做選擇時：bc = (Md×10^3)÷(Mds×ZE×Z)× fw + fx

容許傳動功率: Ps

容許傳遞扭矩: Mds

寬度系數: fw、fx
