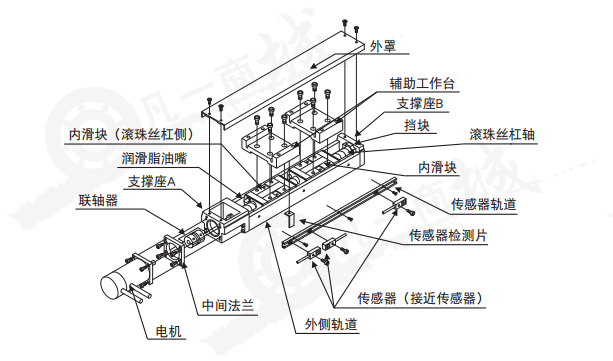

成套THK模組SKR完整型號構成：

①型號

SKR20、SKR26、SKR33、SKR46、SKR55、SKR65 KR15、KR20、

KR26、KR30H、KR33、KR45H、KR46、KR55、KR65

②滾珠絲杠導程

1 ：(SKR20、KR15、KR20)

2 ：(SKR26、KR15、KR26)

6 ：(SKR20、SKR26、SKR33、KR20、KR26、KR30H、KR33)

10 ：(SKR33、SKR46、KR30H、KR33、KR45H、KR46)

20 ：(SKR33、SKR46、SKR55、SKR65、KR45H、KR46、KR55)

25 ：(SKR65、KR65)

30 ：(SKR55、SKR65)

40 ：(SKR55)

50 ：(SKR65)

③滑座類型

A ：1 個加長型滑塊

B ：2 個加長型滑塊

C ：1 個短滑塊

D ：2 個短滑塊

④行程

0015 ：15mm(50 ～ 1490mm)

⑤精度

無記號 ：普通級

H ：高級

P ：精密級

⑥有無電機 / 控制

設備種類

0 ：電機直連 ( 無電機 )

R1 ：基準相對側側置 ※1( 無電機 )

R2 ：基準側側置 ※1( 無電機 )

R3 ：底面?zhèn)戎?※1( 無電機 )

1 ：電機直連 (THK 購買并安裝貴公司指定的電機 )

R4 ：基準相對側側置 ※1(THK 購買并安裝貴公司指定的電機 )

R5 ：基準側側置 ※1(THK 購買并安裝貴公司指定的電機 )

R6 ：底面?zhèn)戎?※1(THK 購買并安裝貴公司指定的電機 )

H ：控制器 HS-LXM

TL ：驅動器控制器 TLC

TH ：驅動器控制器 THC

⑦外罩

0 ：無外罩

1 ：帶外罩

2 ：帶伸縮防塵罩

⑧傳感器 0 ：無

1 ：有傳感器軌道

2 ：光電傳感器 [3 個 ](EE-SX671)　（歐姆龍（株）制）

6 ：光電傳感器 [3 個 ](EE-SX674)（歐姆龍（株）制）

7 ：接近傳感器 N.O. 觸點 [3 個 ]（APM-D3A1-001）（AZBIL( 株 ) 制）

B ：接近傳感器 N.C. 觸點 [3 個 ]（APM-D3B1-003）（AZBIL( 株 ) 制）

E ：接近傳感器 N.O. 觸點 [1 個 ] N.C. 觸點 [2 個 ]（APM-D3A1-001,

APM-D3B1-003）（AZBIL( 株 ) 制）

H ：接近傳感器 N.O. 觸點 [3 個 ]（GX-F12A）（Panasonic industrial

Device SUNX（株）制）

L ：接近傳感器 N.C. 觸點 [3 個 ]（GX-F12B）（Panasonic industrial

Device SUNX（株）制）

J ：接近傳感器 N.O. 觸點 [1 個 ]、N.C. 觸點 [2 個 ]（GX-F12A、

GX-F12B）（Panasonic industrial Device SUNX（株）制）

M ：接近傳感器(PNP輸出)N.O.觸點[1個]、N.C.觸點[2個]（GX-F12A-P、

GX-F12B-P）（Panasonic industrial Device SUNX（株）制）

⑨支撐座 A/ 中間法蘭

10

20

30

40

50

60

A0

A5

A6

AM

AN

AP

AQ

AR

AS

AT

AU

AV

AY

AZ

W5

WN

WP

WQ

WV

WY

WZ

⑩電機軸徑

無記號 ：直接連接時選擇

05 ：5mm

08 ：8mm

11 ：11mm

14 ：14mm

16 ：16mm

19 ：19mm

?電機軸固定方法

無記號 ：直接連接時選擇

D ：銑平面加工銑

K ：鍵

M ：摩擦連接件

?電機額定輸出

M05 ：50W

M10 ：100W

M20 ：200W

M40 ：450W

M75 ：750W

M05B ：50W 帶制動器

M10B ：100W 帶制動器

M20B ：200W 帶制動器

M40B ：400W 帶制動器

M75B ：750W 帶制動器

?電機安裝方法

S ：直連

R ：電機右方側置

L ：電機左方側置

D ：電機下方側置

?電機電纜方向

R ：右側

U ：上側

L ：左側

D ：下側

?原點方式

S02 ：電機側（右傳感器）

S12 ：電機側（右傳感器）

S20 ：電機側（左傳感器）

S21 ：電機側（左傳感器）

S03 ：電機相對側（右傳感器）

S13 ：電機相對側（右傳感器）

S30 ：電機相對側（左傳感器）

S31 ：電機相對側（左傳感器）

D00 ：電機側（接觸原點）

D01 ：電機側（接觸原點）

D10 ：電機側（接觸原點）

D11 ：電機側（接觸原點）

R00 ：電機相對側（接觸原點）

R01 ：電機相對側（接觸原點）

R10 ：電機相對側（接觸原點）

R11 ：電機相對側（接觸原點）

?電源電壓

無記號

D1 ：100V

D2 ：200V

?電纜種類、長度

S3 ：標準 3m

S5 ：標準 5m

SA ：標準 10m

F3 ：固定用 3m

F5 ：固定用 5m

FA ：固定用 10m

H3 ：高撓曲 3m

H5 ：高撓曲 5m

HA ：高撓曲 10m

?軸編號

1 ：第 1 軸

2 ：第 2 軸

3 ：第 3 軸

4 ：第 4 軸

5 ：第 5 軸

6 ：第 6 軸

7 ：第 7 軸

8 ：第 8 軸
