直線導軌組裝模組通常2套導軌并列使用，安裝一般步驟如下：

①安裝面和安裝基準面的清潔

? 請用油石等去除安裝直線導軌模組的機械、裝置的安裝面及安裝基準面上的毛刺和傷痕，并用干凈的布擦拭。

? 請用干凈的布擦去直線導軌模組的安裝基準面及安裝面上的防銹油和污物。

②導軌的固定

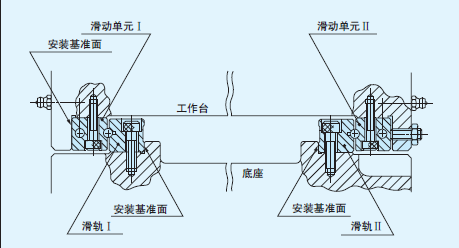

? 將導軌Ⅰ、Ⅱ的安裝基準面正確對準底座的安裝基準面，用小號老虎鉗等使其貼緊，擰緊同一位置上的固定螺栓。

③滑動單元的固定

? 將滑動單元Ⅰ的安裝基準面正確對準工作臺的安裝基準面，擰緊固定螺栓，臨時固定滑動單元Ⅱ。

④工作臺和底座的組合

? 將固定在工作臺上的滑動單元對準固定在底座上的導軌位置，保持平行，慢慢、小心地套入裝好。

⑤滑動單元Ⅱ的固定

調節預壓

預壓調節確認

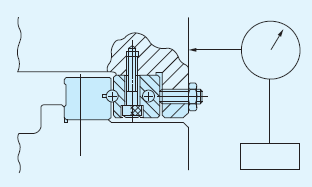

? 一邊用千分表測量間隙，一邊從中央的預壓調節螺絲開始，擰緊所有的預壓調節螺絲。

? 左右移動工作臺，千分表停止跳動時，表示為零預壓或輕微預壓狀態。

? 預壓調節結束后，擰緊固定螺栓。
