精密位置定位技術是智能制造設備、測量設備和高密度儀器實現高精度化和高速度化的基礎技術之一，也是高質量直線模組的判斷標準之一。

直線模組屬于精密件，可能因一些外部移動時、安裝時產生磕碰，而發生振動發生精度的改變，那么就有必要安裝精度的測量。

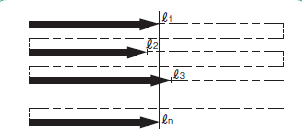

反復定位精度

在任意位置相同方向反復定位7次，測量其停止位置，計算讀取值最大差的1/2。以此測量為原則，在移動距離的大約中央位置及兩端分別進行，取計算所得值中的最大值為測量值。

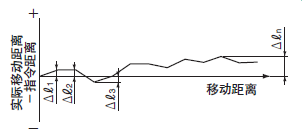

定位精度

在同一方向上適當定位，作為基準位置。接著在相同方向定位，測量自基準位置起實際移動的距離與應該移動距離的差。在整個行程范圍內重復此操作，取自基準位置起實際移動距離與應該移動距離的差當中的最大值為測量值。

運行平行度

在滑塊中央固定測試千分表，用安裝螺栓將導軌固定至平臺，測試千分表對準這個安裝面，當滑塊在整個移動距離范圍內移動時，將測試千分表讀取值的最大差作為測量值。

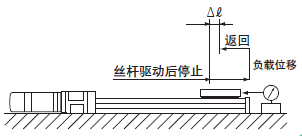

間隙

在滑塊上加裝移動塊，以僅移動一點時的測試千分表的讀取值為基準。在這種狀態下，使滑塊在規定負荷下向同方向移動，然后取得抽去負荷時測試千分表的值，計算其與基準值的差。原則上，在移動距離的大約中央部位及兩端的分別進行測量，取計算結果中的最大值為測量值。
