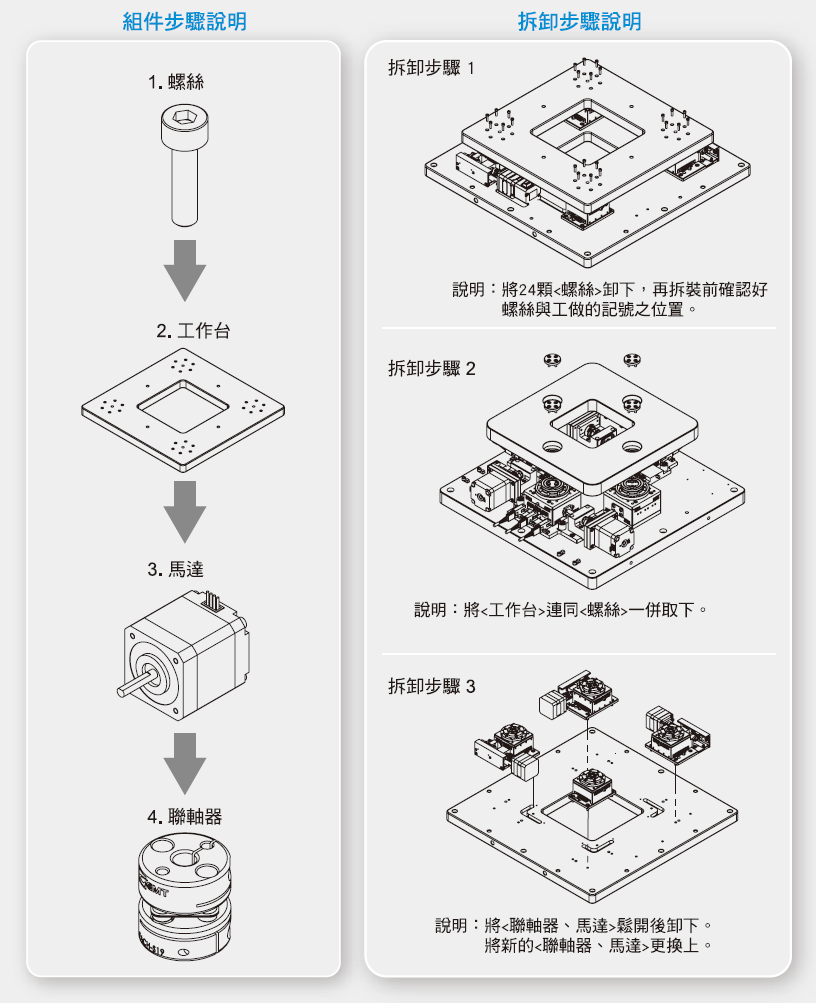

精密對位平臺更換拆卸說明

拆卸工作臺前，需先做方向記號避免拆裝后精度誤差；

驅動模組X1軸 ' X2軸、丫軸、從動模塊的相關位置；

軸承轉軸組與模組的相關位置。

例1

例2

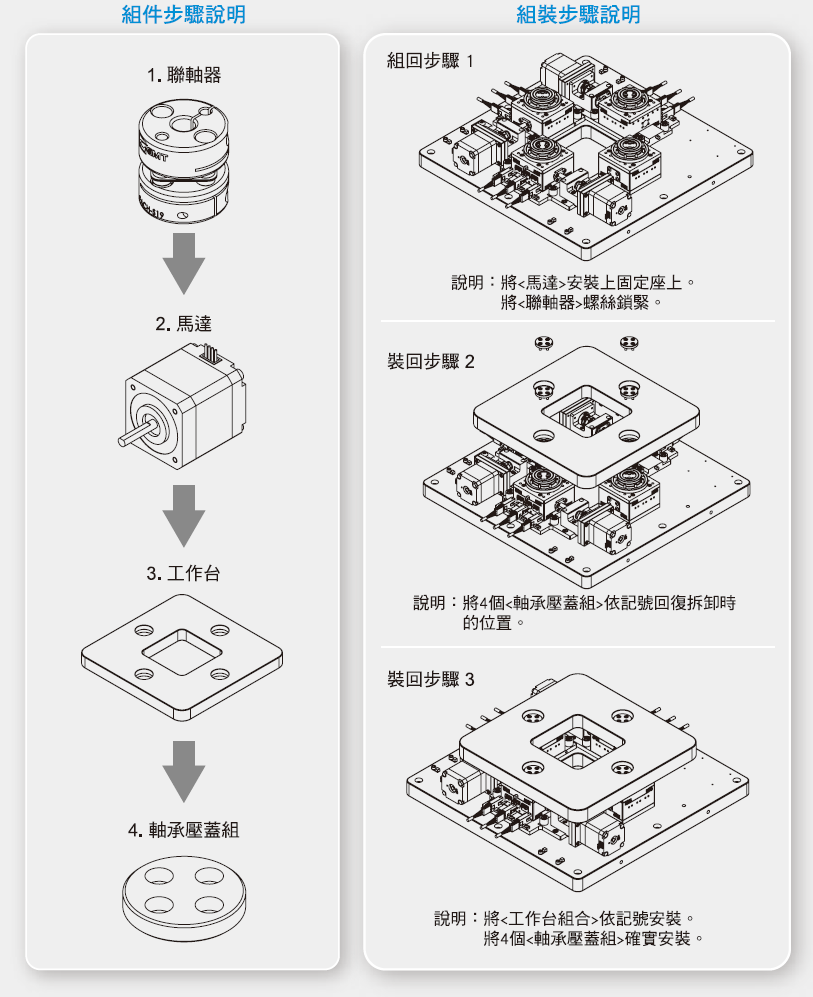

精密對位平臺組裝說明

做組裝動作時，依拆卸前所做的方向記號組裝上去；

驅動模組X1軸 ' X2軸、丫軸、從動模塊的相關位置；

軸承轉軸組與模組的相關位置。

拆卸更換馬達組回后，須做平行度測試。

例1

例2

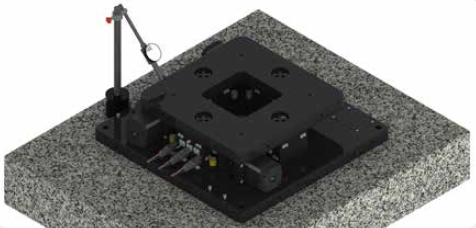

反復定位精度測試

使用雷射干涉儀或蔡司三次元量測重復七次測量，以同一個方向移動至任意點時停止位置的誤差值中-所求出誤差最大值的1/2，在移動距離的中央及兩端的方向位置上進行星測，求出最大值即為反復定位精度。

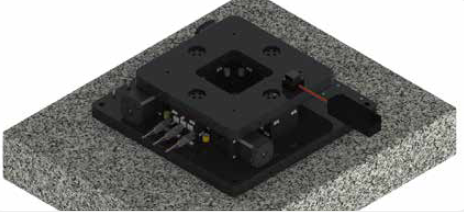

平行度測試

將對位平臺放置在檢查工作臺上，在對位平臺之工作臺上以千分表或以蔡司三次元進行測量，這時將對位平臺之工作臺布置在行程中央，以工作臺測量區域的最大高低差的測量值為平行度。
