滾珠絲杠選型范例

1.設定螺距(L)

根據馬達的最大轉速與快速進給速度

2.計算基本動額定負載

范例所需基本動額定負載與容許轉速(DmN值)的各動作模式下的軸向負載的計算
A.加速時
軸向負載（Pa）＝Wα＋μWg≈343（N）
（g：重力加速度9.8m/s²）
B.勻速時

軸向負載（Pb）＝μWg≈10（N）
C.減速時
軸向負載（Pc）＝Wα－μWg≈324（N）

各動作模式1次循環所需的時間

 動作模式

 A

 B

 C

 總共所需時間

螺距為20時的負載條件

 動作模式

 A

 B

 C

根據負載條件計算軸向平均負載（Pm）與平均轉速（Nm）（P.2800①、②）時，
Pm＝250（N） Nm＝2118（min－1）
計算所需基本動額定負載(C)
根據預期壽命，扣除停機時間后的凈運行使用壽命（Lho）為

將運行系數fw＝1.2代入P.2800③的變形公式中，可得

根據P.554～的說明，選擇合適的滾珠絲杠，結果為BSS1520。

接下來看作為容許轉速的DmN值(P.2800④)，
容許值DmN≤70000以下時，DmN=15.8×3000=47400，
處在容許值范圍內，因此在該尺寸條件下繼續進行下述研討。

3.容許屈曲載荷 危險速度

研討絲杠軸全長（L）與危險速度（Nc）、屈曲載荷（Pk）

L＝最大行程+螺帽長度+余量+兩個末端尺寸
 ＝720＋62＋60＋78＝920（mm）

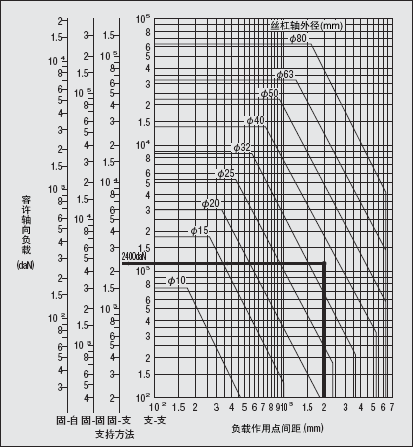

下面就屈曲載荷(容許軸向負載)進行研討，設負載作用點間距
?1＝820，從P.2800⑥、⑦可得

Pk=7220（N）

充分滿足使用條件。

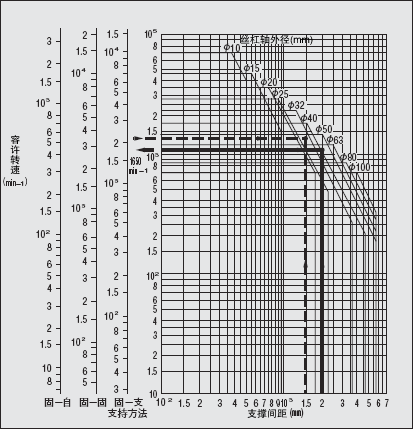

設支撐間距?2＝790，根據
P.2800⑤（固定-支撐），計算危險速度，可得

Pk=7220（N)

說明危險速度滿足使用條件。
設支撐間距?2＝790，
根據P.2800⑤(固定-支撐)，計算危險速度，可得
Nc=3024（min－1）
說明危險速度滿足使用條件。

4.精度設計

研討精度等級與軸向間隙
根據螺距精度的容許值（P.535），得出定位精度±0.1/720mm的等級為C5(累積代表螺距誤差=0.035變動=0.025)。
根據重復定位精度±0.01，設軸向間隙為0.005以下。

5.滾珠絲杠與絲杠支座組件的選型結果

選型結果：適合的滾珠絲杠的型式為

BSS1520-950

另外，適合的絲杠支座組件的型式為BSW12。

參考計算公式

①軸向平均負載（Pm）②平均轉速（Nm）

軸向負載

 轉速

 使用時間比率

③壽命時間


如果要將使用壽命延長到所需時間以上時，則不僅需要增大滾珠絲杠的尺寸，而且價格也會隨之提高。
一般以下面所示的使用壽命為標準時間。
機床：20000小時  自動控制設備：15000小時
工業機械：10000小時  計量裝置：15000小時

④容許轉速（DmN）

⑤壽命時間

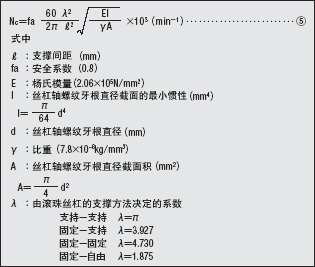

⑥危險速度（Nc）

⑦利用歐拉方程式計算的屈曲載荷（Pk）

⑧相對于屈曲的容許軸向載荷（P）

驅動扭矩

滾珠絲杠的摩擦特性與驅動馬達的選型

摩擦與效率

根據絲杠力學模型的數學分析，滾珠絲杠的效率η由下式表示，其中μ為摩擦系數，β為螺紋升角。

負載扭矩

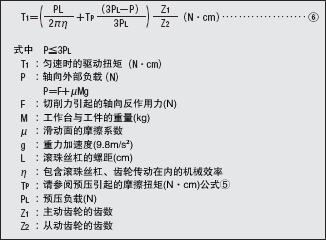

驅動源設計(馬達等)所需的負載扭矩(恒速驅動扭矩)如下所示。

●正向動作
將旋轉力轉換為軸向力時的扭矩


●反向動作
將軸向力轉換為旋轉力時的軸向外部負載

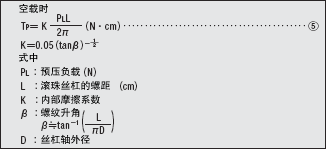

●預壓引起的摩擦扭矩
是指施加預壓時產生的扭矩，隨著外部負載的增大，螺母的預壓負載被釋放，預壓所產生的摩擦扭矩也隨之減小。

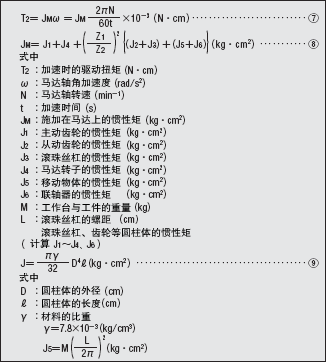

驅動馬達的選型
