超聲波電機結構

超聲波電機：USR系列的主要結構如下。

• 支架部分傳輸振動

• 旋轉器，這是一個旋轉部分

• 傳輸旋轉的軸

• 軸承

此外，天體部分的結構如下。

• 產生振動的皮耶佐電陶瓷

• 使振動放大的支架金屬

• 與轉子接觸的摩擦材料

超聲波電機
（SHINSEI公司）的結構非常簡單。
但是，每個元素都經過嚴格計算，并實現了以下功能。

• 穩定的旋轉性能

• 高控制力

• 高沉默

標準模型電機和非磁性模型電機的組件不會產生電磁波。
此外，非磁性模型電機用于天體金屬和軸承材料，不受磁性的影響。

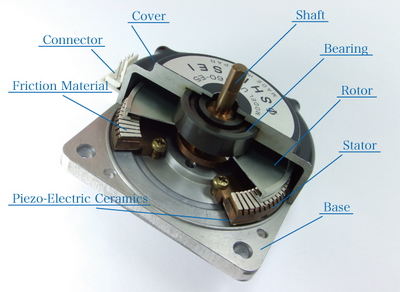

超聲波電機的結構：USR 系列

超聲波電機原理

摘要：
超聲波電機使用壓電陶瓷作為驅動源。如果壓電壓對壓電陶瓷印象深刻，壓電陶瓷的形式就會改變。
修改是為了放大和傳播與天體金屬，并在天線金屬的表面產生一個旅行波。此波旋轉與天體接觸的轉子。

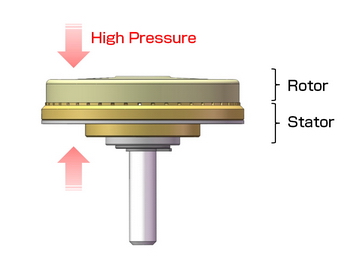

超聲波電機的高保持功率：
轉子和天體之間施加高壓。
因此，在停止時最大的摩擦力是超聲波電機的保持力。

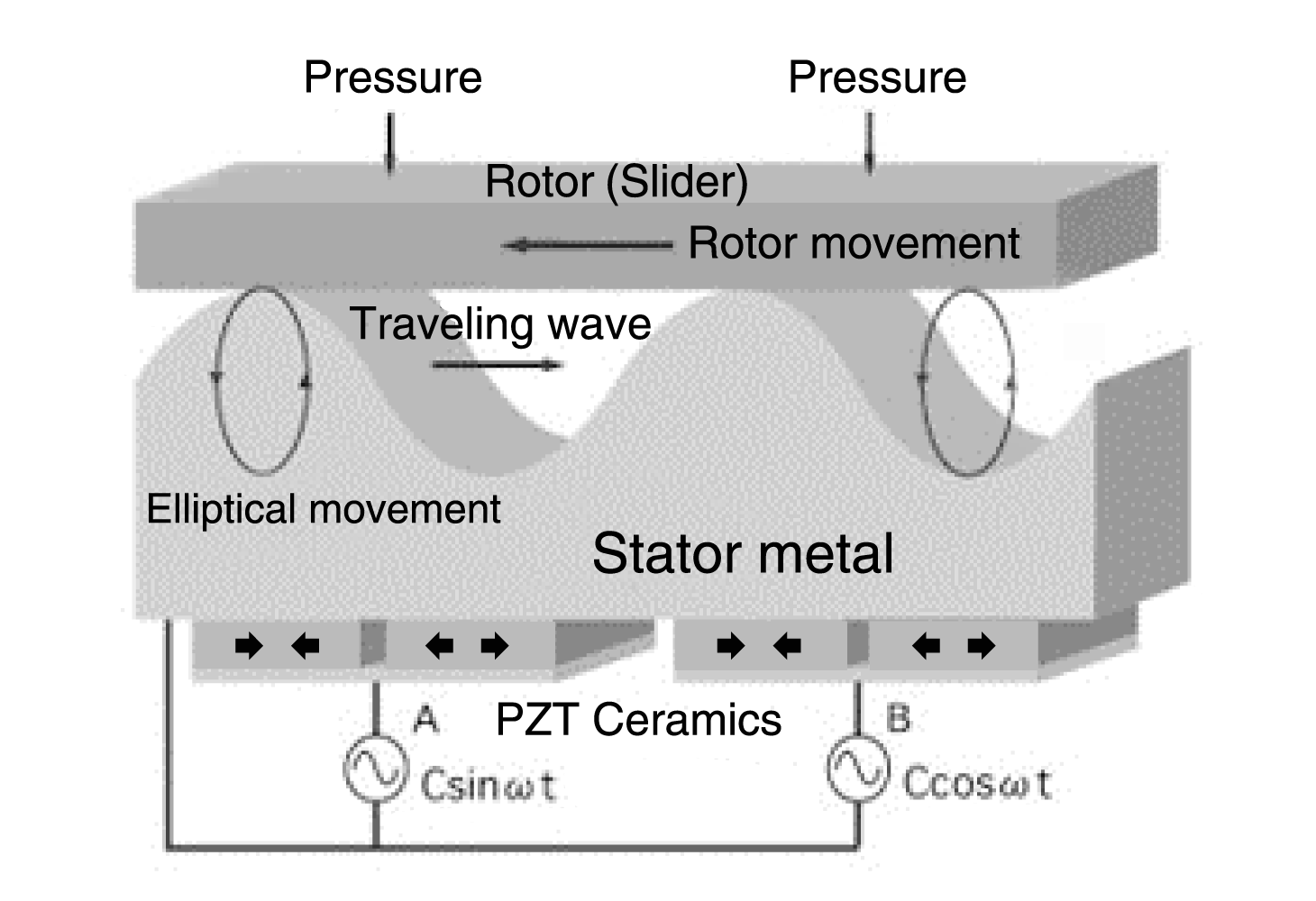

超聲波電機的旋轉原理：
如果電壓適用于壓電陶瓷，壓電陶瓷的形狀將發生變化或變形。修改放大和擴散與天線金屬，并產生一個旅行波在天線金屬的表面。
在這里，天體金屬只在旅行波的每個峰值接觸轉子，每個峰值執行橢圓運動。轉子根據橢圓運動的影響旋轉。

這個橢圓的運動方向與旅行波的方向相反。轉子在影響下與旅行波相反的方向旋轉。
因此，當旅行波在定子周長的順時針方向 （CW） 中移動時，與轉子接觸的行波的每個峰值都會在逆時針方向 （CCW） 中進行橢圓運動。
與波峰接觸的轉子在逆時針方向（CCW）旋轉。

通過控制此波的速度和方向，可以控制超聲波電機
