1、根據吸附面積(真空吸盤面積×個數)和真空壓力求出理論吸附(提升)力。加上懸掛方法和移動條件、安全系數，計算吸附(提升)力。

A. 根據公式計算

B. 根據理論吸附力的選型方法

2、比較工件的負載(重量)和提升力，確定吸盤面積。

3、根據使用環境、工件的特征、形狀、材質等，確定吸盤的形狀和材質、有無擋板(行程)。

吸附力的計算

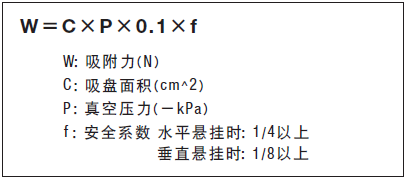

A. 根據公式的計算方法：真空吸盤的吸附力可通過將數值代入以下公式計算得出。

B. 根據理論吸附力的選擇方法：真空吸盤的吸附力可根據下圖中的表格，通過以下公式計算得出。

吸附力(N)＝理論吸附力(N)÷ｆ(安全率)

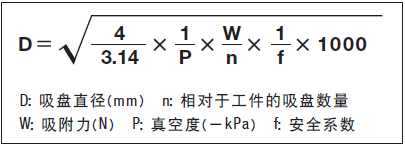

比較工件的負載(重量)和提升力，計算吸盤直徑(面積)：

根據實際所需的吸附力，計算真空吸盤的直徑。
