技術文章 · 發布于 2025-05-21 16:20:02 · 709點擊
| 結構 | 簡圖 | 特征 |

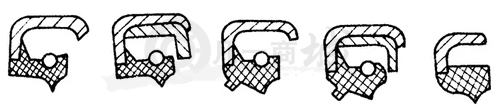

| 粘接結構 |  | 橡膠部分和金屬骨架可以分別加工制造，再用膠粘接在一起成為外露骨架型。 |

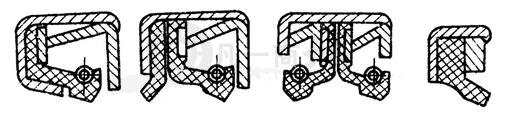

| 裝配結構 |  | 把橡膠唇部、金屬骨架和彈簧圈三者裝配起來而組成油封。它有內外骨架把橡膠唇部夾緊。通常還有一擋板，以防彈簧脫出。 |

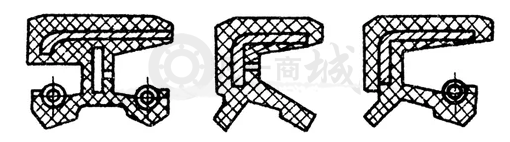

| 橡膠包骨架結構 |  | 把沖壓好的金屬骨架包在橡膠之中成為內包骨架型。其制造工藝較為復雜些，但剛度好，易裝配，且對鋼板材料要求不高。 |

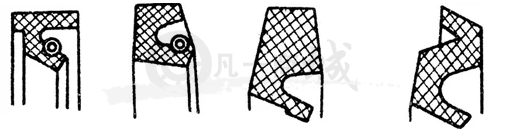

| 全膠結構 |  | 油封無骨架，有的甚至無彈簧，整體由橡膠模壓而成形。其剛度差，易產生塑性變形。但是它可以切口使用，這對于不能從軸端裝入而又必須用油封的部位是僅有的一種型式。 |
