壓縮彈簧的型號該怎么寫才能讓人一看就知道描述的是什么規格尺寸參數呢？

先不考慮材質的問題，壓縮彈簧其中有四個基本的參數：線徑，外徑(中徑、內徑)、自由長度、圈數。有了這四個參數，那么壓縮彈簧的基本尺寸外型就定了。

所以我們帶參數的型號表達方式為：線徑d×外徑D×自由長度L×總?cè)?shù)N

舉例說：1.8×6.5×30×10；表示的為d線徑1.8mm，D外徑6.5mm，L自由長度30mm，N總?cè)?shù)10。

更多彈簧參數的數據則需要對應相關規格參數表，材質不同，參數表也有所不同。

更簡易的型號標識還有：D×L，例如：12×30，表示D外徑12mm，L長度30mm。線徑和圈數可以從相應的規格表中查出。

常用參數的含義：

1、直徑（D）：表示彈簧的最大外徑。

2、長度（L）：表示彈簧沒有負載時的長度。

3、線徑：表示彈簧鋼線的直徑，通常用來表示彈簧的粗細。

4、圈數（n）：表示彈簧的圈數，也就是彈簧鋼線纏繞的圈數。

5、彈性模量（E）：表示彈簧的彈性系數，也就是彈簧的拉伸變形量與受力量之比。

6、最大載荷（Fmax）：表示彈簧能承受的最大負載。

需要注意的是：

1、書寫規格型號時要按照先直徑后長度的順序。

2、書寫帶參數的規格型號時，參數之間要用符號“×”隔開。

3、書寫不規則彈簧規格型號時，要寫明每個參數的數值，并注明單位。

4、在將壓縮彈簧規格型號轉換為實物時，需要根據各項參數的數值來選用合適的彈簧。

另有：

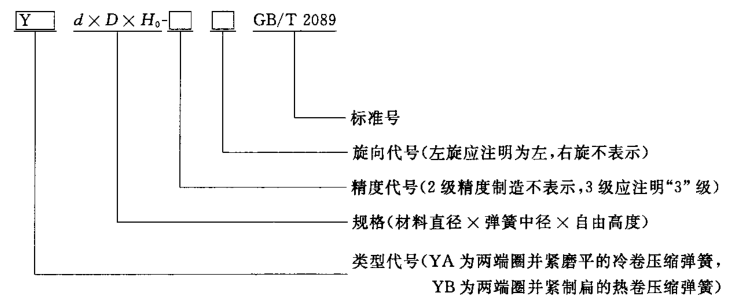

根據國家標準壓縮彈簧的型號標記由名稱、型式、尺寸、精度及旋向、標準編號、材料牌號以及表面處理組成，其格式如下：

示例1：

YA型彈簧， 材料直徑為1.2mm， 彈簧中徑為8mm， 自由高度40mm， 精度等級為2級， 左旋的兩端圈并緊磨平的冷卷壓縮彈簧。

標記： YA 1.2×8×40 左 GB/T2009

示例2：

YB型彈簧， 材料直徑為30mm， 彈簧中徑為160mm， 自由高度200mm， 精度等級為3級， 右旋的并緊制扁的熱卷壓縮彈簧。

標記： YB 30×160×200-3 GB/T2009
