拖鏈選型設計首先從內高選擇開始：

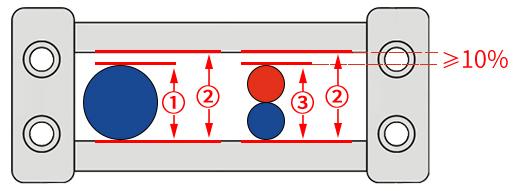

保證電線電纜與拖鏈內部至少留10%的高度空間
拖鏈內高②≥電線電纜直徑①x10%，若重疊按(重疊后實際高度③)作為電線電纜直徑。

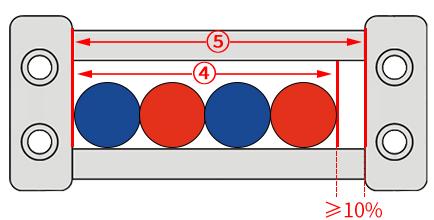

其次內寬選擇，保證電線電纜與拖鏈內部至少留10%的寬度空間
拖鏈內寬④≥電線電纜并列后寬度⑤x10%。

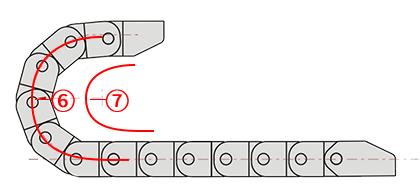

最后彎曲半徑選擇，保證電線電纜與拖鏈內部至少留10%的彎曲空間。
拖鏈的彎曲半徑⑥≥電線電纜的彎曲半徑⑦x10%
電線電纜放置原則：應該留有15%的剩余空間，讓內置電線電纜可以自由活動在半徑方向上對拖鏈不產生拉力。
