fc(μ1)-- 輸送時鏈條與軌道摩擦系數；

fa(μ2)-- 堆積時物料與鏈條摩擦系數；

fr(μ3)-- 堆積時導軌與鏈條摩擦系數；

F＝G/1000×{(Hw＋Cw)L1·fc＋Aw·L2·fa＋(Aw＋Cw)L2·fr＋1.1Cw(L1＋L2)·fc}

F：作用于鏈條上的拉力(KN)

L1：傳送部的長度

L2：滯留部的長度

Hw：含傳送部托盤的傳送物每米重量(kg/m)

Aw：含滯留部托盤的傳送物每米重量(kg/m)

Cw：鏈條每米重量(kg/m)

fa：有滯留時傳送物與鏈條間的摩擦系數

fc：鏈條與滑軌的摩擦系數

fr：有滯留時鏈條與滑軌間的摩擦系數

G：重力加速度＝9.80665(m/s2)

根據計算結果確定鏈條尺寸：

注意：

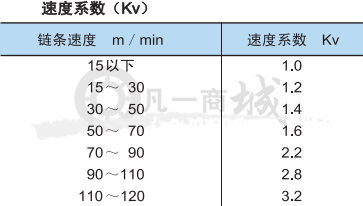

1、此處計算結果"最大拉力Fmax"值等于鏈條的最大拉力F×速度系數Kv。

2、如果是兩根鏈條并列使用，計算值F為兩根鏈條的最大拉力，單根鏈條拉力取0.6F。

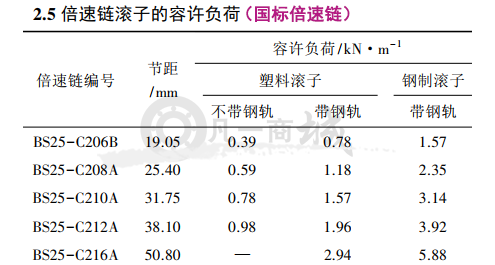

3、滾子負荷G≤所選鏈條的容許滾子負荷（表中的容許負荷是指每2條鏈條的容許載荷）;

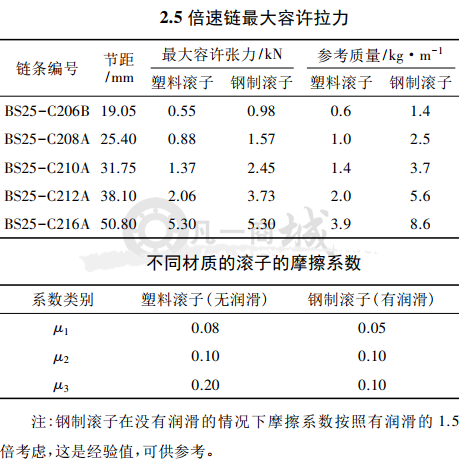

4、兩根鏈條并列使用時：0.6F≤所選鏈條的最大容許張力；單鏈條使用時：F≤所選鏈條的最大容許張力。
